蔡司SPECTRUM系列

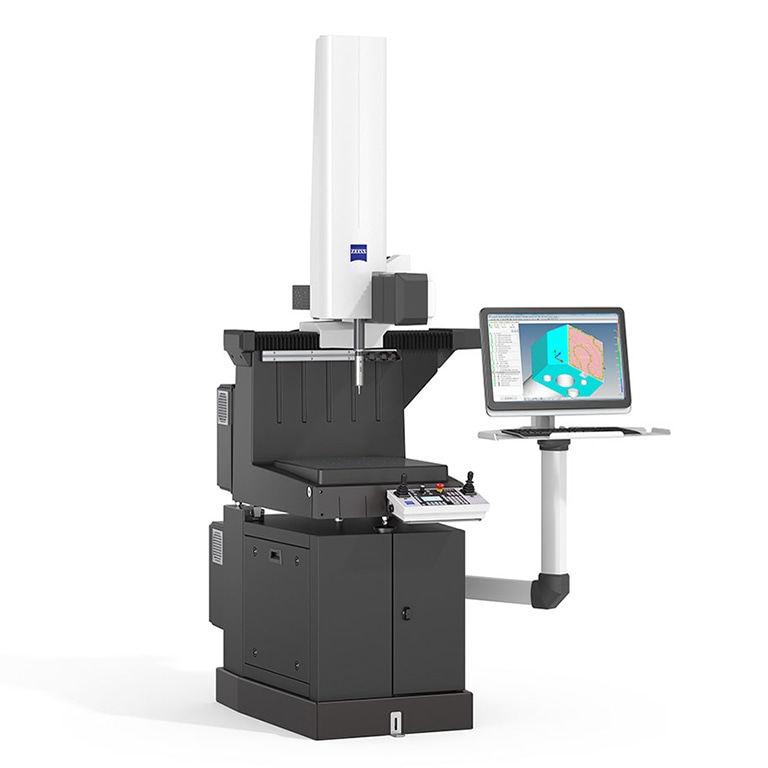

蔡司DuraMax
用于车间的理想选择
质量保证要求严格，三坐标测量机的要求也很高，尤其是在生产环境中。 ZEISS DuraMax集坚固、准确和高效于一体，是在生产车间直接进行在线测量的理想选择。 ZEISS DuraMax不受恶劣环境条件的影响，甚至耐受高温。 其与ZEISS VAST XXT传感器配合使用，无需固定量具，即可实现快速单点测量以及轮廓和自由曲面扫描。
- 适用于生产环境的坚固设计
- 多变条件下的高精度
- 先进的扫描技术
出色的测量体积 / 占地面积比
- 节省空间的设计，占地面积小
- 测量体积大且易于使用
- 从三面和上方装载
- 无需压缩空气

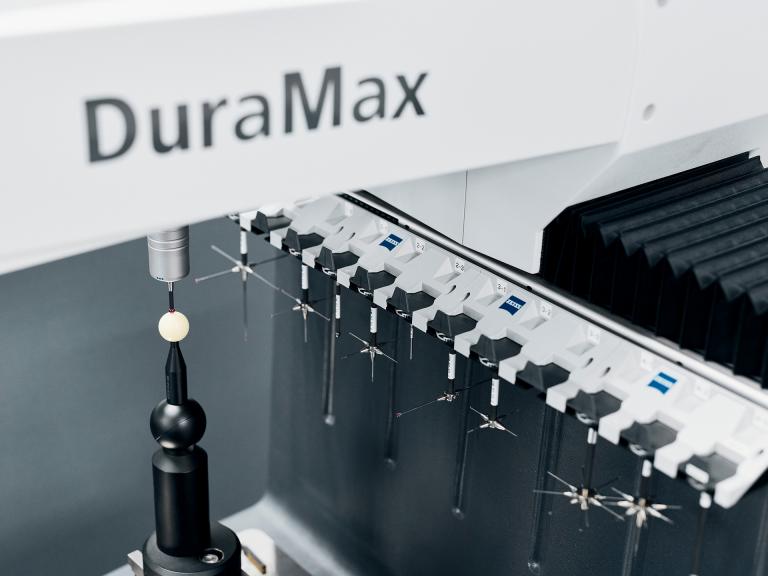

缩短操作时间，实现快速测量
- 利用ZEISS VAST XXT快速扫描
- 利用ZEISS VAST探头进行单点测量
- 蔡司双机器人系统可提高通量
- 使用旋转台进行四轴测量
即使在恶劣环境下也能获得准确结果
- 防尘防潮
- IP54等级的ShopFloor底座
- 玻璃陶瓷标尺具有热稳定性
- 线性驱动螺母和球轴承导向系统，所有轴均采用覆盖式导向
- 标准配置为被动减震器
装备齐全，迎接挑战

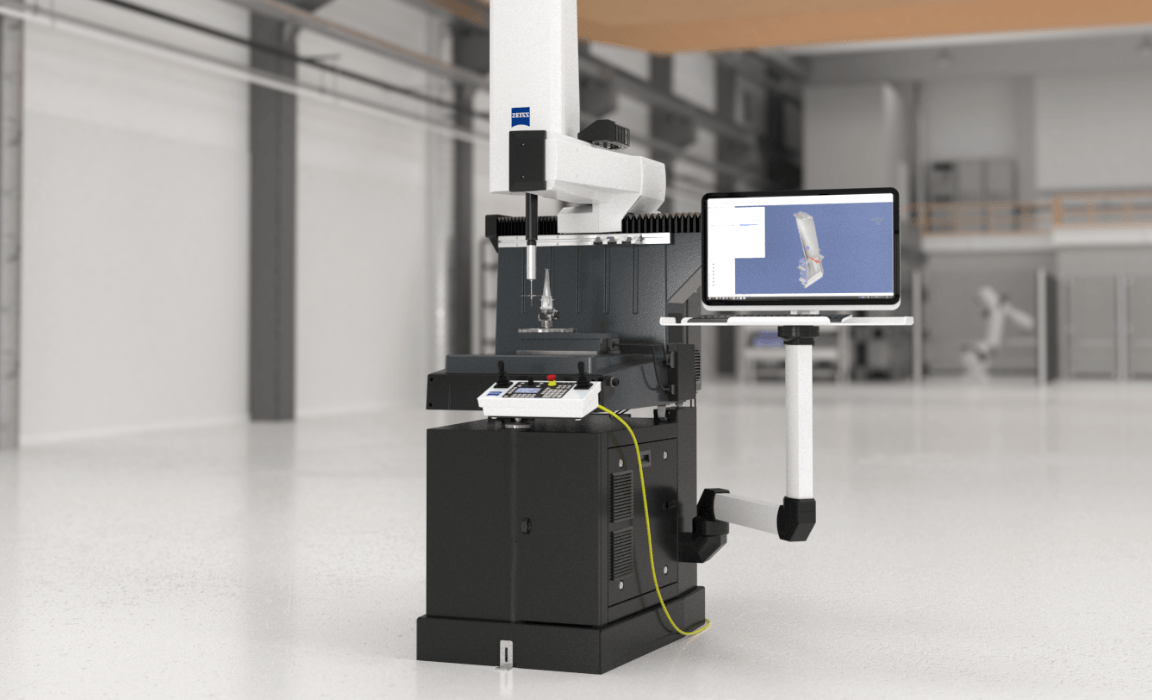

了解ZEISS DuraMax的特色功能；点击图片上的圆圈标记，打开信息框，查看详情。

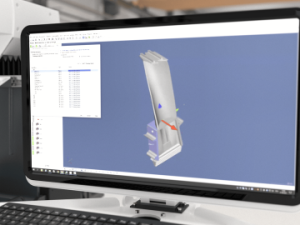

蔡司 CALYPSO
直观的软件ZEISS CALYPSO为不同的测量任务提供了高度的灵活性，而ZEISS CALYPSO express则实现了简单的编程。 现在，ZEISS DuraMax的单点模式还允许您在ZEISS VAST探测模式下操作触觉传感器，根据任务的不同，最多可为您节省25-80%的测量时间。

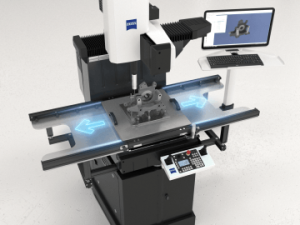

配件
通过蔡司 Integration Series，可以灵活扩展测量解决方案，实现与现有流程的集成，提高生产率和通量。

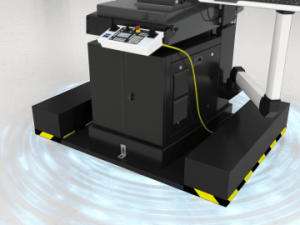

气动隔振
可选的气动隔振装置可防止地面振动对测量结果的影响，并提供自动电平控制。 其还可改装为ZEISS DuraMax和ZEISS O-INSPECT。

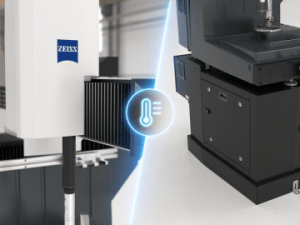

耐温
所有轴均配有玻璃陶瓷标尺，不会随温度的升高而膨胀，因此可在+18 °C至+30 °C的温度范围内进行稳定的测量。 IP54底座可保护计算机硬件。

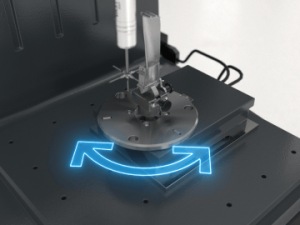

旋转台
与可选的旋转工作台结合使用，您可以更灵活地测量旋转对称的小部件，并可使用第四轴测量复杂的任务。 这不仅降低了测针系统的复杂性，还由于减少了探头更换次数而缩短了操作时间。

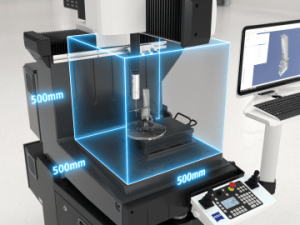

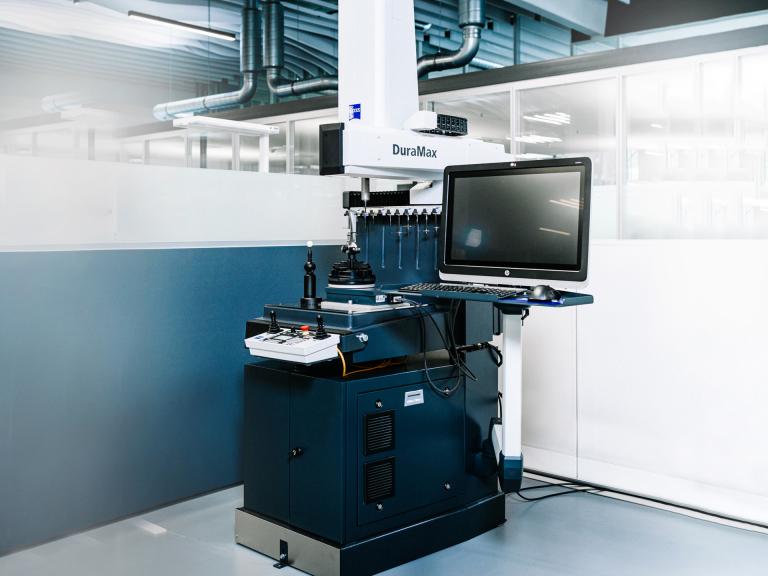

测量体积
ZEISS DuraMax具有出色的测量体积/占地面积比。 理想的可及性、测量体积的清晰视野，以及从三面和上方的理想工作高度装载，都提高了工作效率和安全性，并缩短了操作时间。

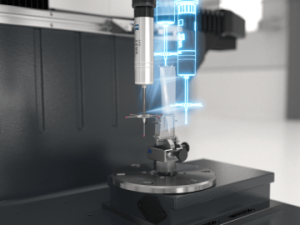

ZEISS VAST XXT
可使用ZEISS VAST XXT进行单点测量和扫描。 这就提供了出色的生产率和稳定的结果。 扫描技术可以测量更高的点密度，从而更好地评估尺寸、形状和位置公差。 测针范围广，能够测量更多部件上更复杂的特征。
对温度的敏感性更低，更加坚固耐用

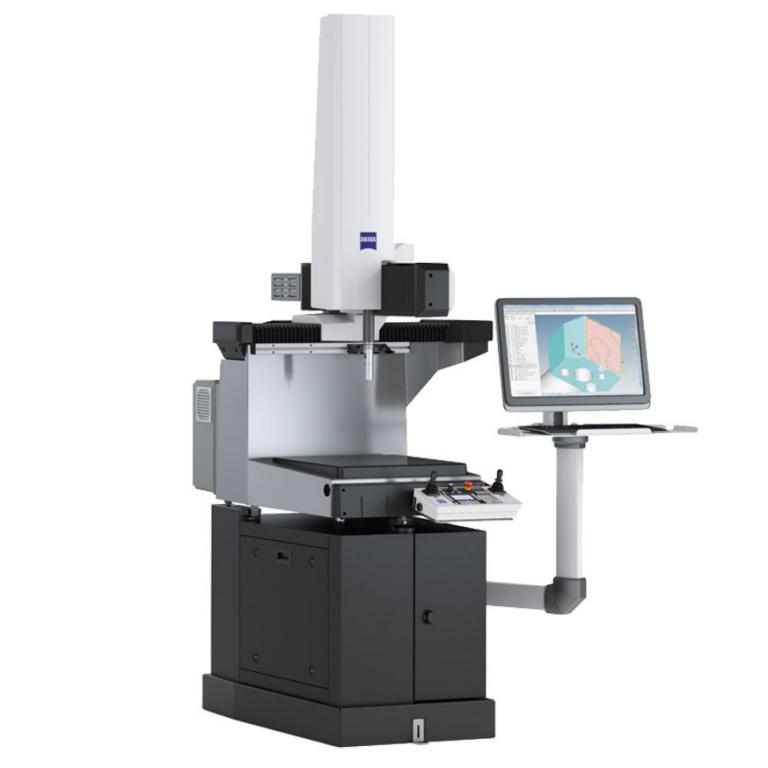

ZEISS DuraMax HTG
亮点
- 高温下的准确测量
- ZERODUR标尺可实现低热膨胀率
- 用于工件温度校正的温度传感器
- X轴和Y轴上的附加滤垫可防止灰尘和污垢进入
| 技术规格 | DuraMax | DuraMax HTG |
|---|---|---|
| 测量体积 | 500 × 500 × 500 mm3 | 500 × 500 × 500 mm3 |
| 长度测量误差E0，单位为μm E0/E40，单位为µm，MPE符合ISO 10360-2:2009标准 | 2.4 + L/300 18 °C - 22 °C | 2.2 + L/300 18 °C - 22 °C |
| 扩展温度范围 （ZEISS TVA 1）E0/E40，单位为µm | 2.7 + L/250 18 °C - 26 °C | 2.5 + L/250 18 °C - 26 °C |
| 展温度范围 （ZEISS TVA 2）E0/E40，单位为µm | 2.9 + L/200 18 °C - 30 °C | 2.7 + L/200 18 °C - 30 °C |
| 扩展温度范围 （ZEISS TVA 3）E0/E40，单位为µm | 不适用 | 3.9 + L/100 15 °C - 40 °C |
| 软件 | ZEISS CALYPSO | ZEISS CALYPSO |
| 触觉传感器 | VAST XXT TL 3 | VAST XXT TL 3 |
| 测针长度 | 径向可达65 mm（星形测针） | 径向可达65 mm（星形测针） |
| 探头直径 | 0.3 - 8 mm | 0.3 - 8 mm |
