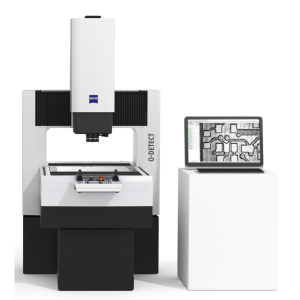

光学三坐标测量机
蔡司O-DETECT
迈向光学计量的世界
直观的操作、高质量相机和灵活的照明，瞬间完成准确测量。适用于各种部件，尤其是需避免触碰的部件。探索新一代光学计量技术：蔡司O-DETECT。
- 高图像质量和出色的光学系统
- 不同照明选项，更具灵活性
- 可选触觉传感器，易于升级
入门级高端相机
蔡司O-DETECT的一个关键因素是其高品质的相机。借助先进的软件和全新的自动对焦功能，相机拍摄的图像可以转化为准确的测量结果。
概览相机带来快速、准确、直观的优势
蔡司O-DETECT的另一个重要部件是同类产品中的首创：内置500万像素相机传感器的概览相机。概览相机可捕捉整个测量区域，包括放置在测量台上的所有工件。获取的概览图像用于将测量相机导航到适当位置，而无需使用控制面板。这样就能实现直观、快速的编程。
适合各种任务的照明选项
蔡司O-DETECT的一个关键因素是其高品质的相机。借助先进的软件和全新的自动对焦功能，相机拍摄的图像可以转化为准确的测量结果。
可更换顶灯
高质量的照明对获得准确的测量结果起着关键作用。多功能且易于更换的蔡司O-DETECT顶灯为此提供了理想条件。顶灯根据用户定义的设置自动运行。

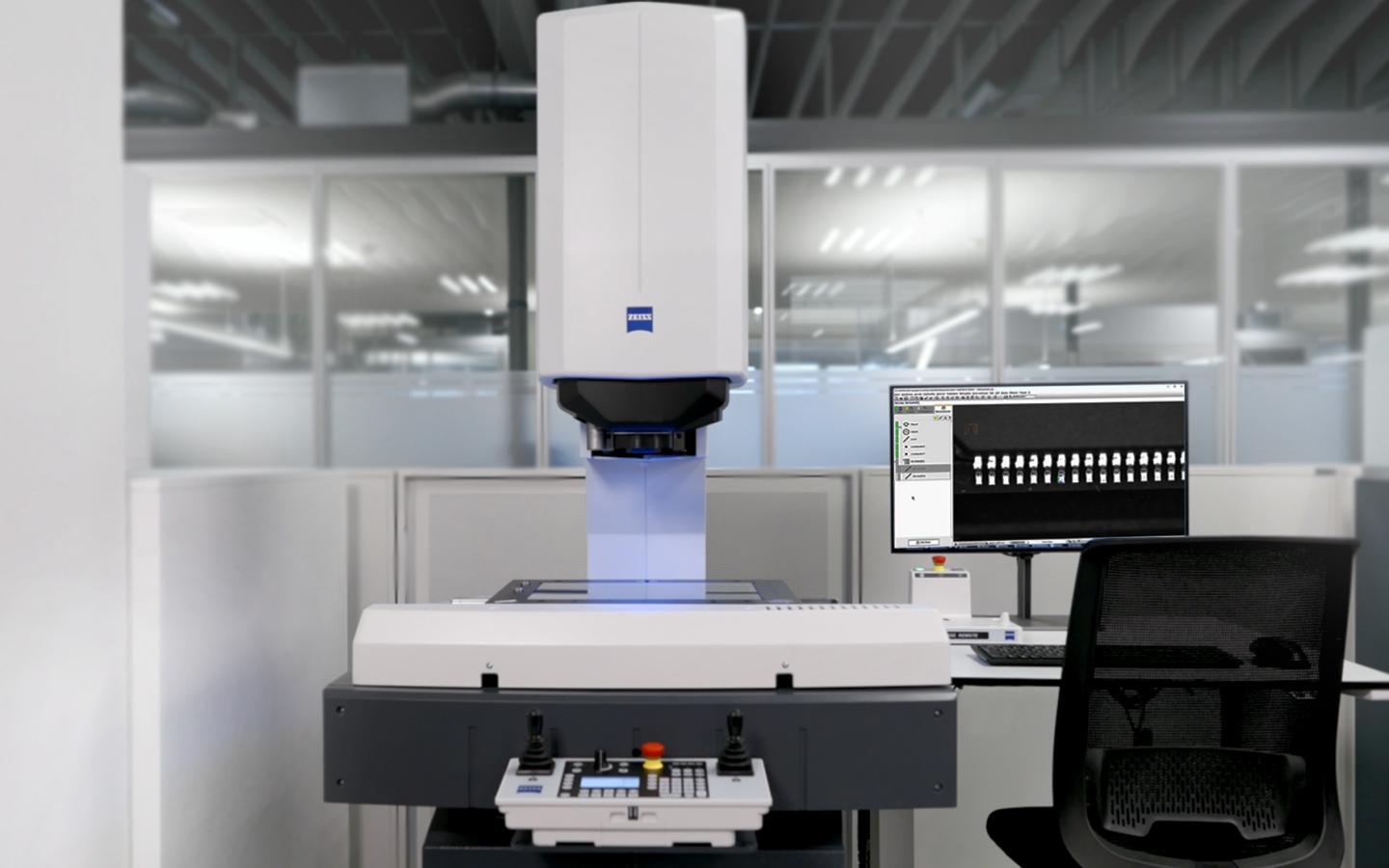

出色的光学系统，提供多种照明选项
了解ZEISS O-DETECT的特色功能；点击图片上的圆圈标记，打开信息框，查看详情。
专业和可操作的报告
蔡司PiWeb报告提供测量数据的一键式记录和可视化功能，让您深入了解您的部件和流程。
直观易用的软件
测量软件蔡司CALYPSO融合了悠久的历史和丰富的计量经验。蔡司CALYPSO express具有简单的编程环境，可让用户尽可能轻松地进入光学计量世界。
稳定的精度
蔡司O-DETECT根据ISO-10360标准校准为MPE E(3D)，保证了可靠性，确保了全球范围内的可比性，同时提供准确的二维和三维测量数据，在高合规性市场中非常有价值。
出色的光学系统
蔡司数字变焦以高分辨率提供大观察视野，提高效率并捕捉更多细节。高质量图像由500万像素相机捕捉，配合蔡司处理技术，可将图像转化为准确的测量结果。
简单的部件导航和可视化
内置的500万像素彩色相机能更快定位部件，以便开始测量。其由软件控制，减少了使用操纵杆的需要。
快速准确的触觉三维测量
如有需要，蔡司O-DETECT可配备触觉单点传感器蔡司XDT，实现多传感器组合测量。这让您在解决测量任务时更加灵活。
功能多样，易于升级
全新的可更换附件平台可快速更换不同的顶灯选项，以满足多种应用需求，且无需维修干预。

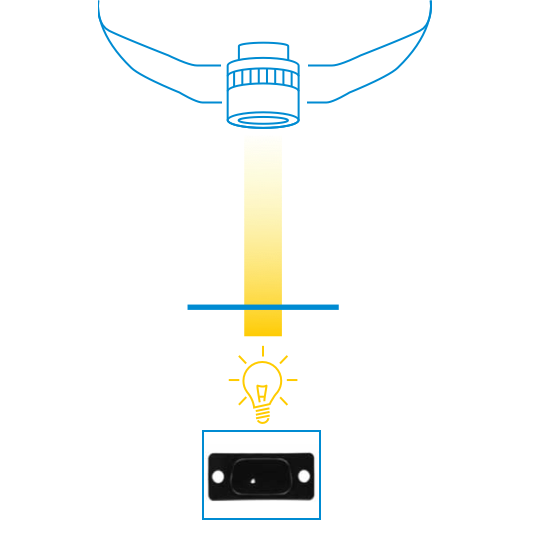

背光

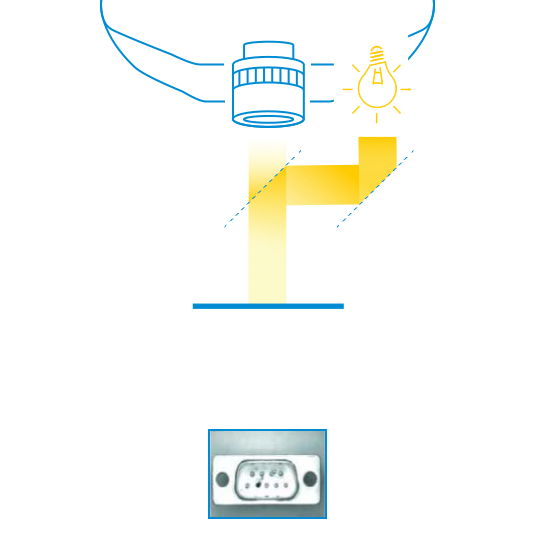

同轴光

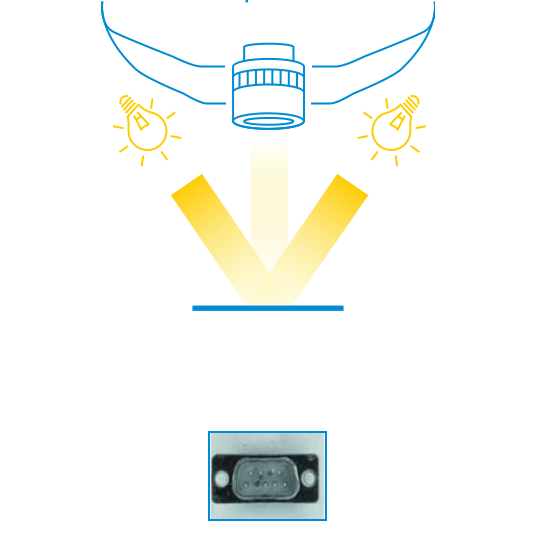

顶灯

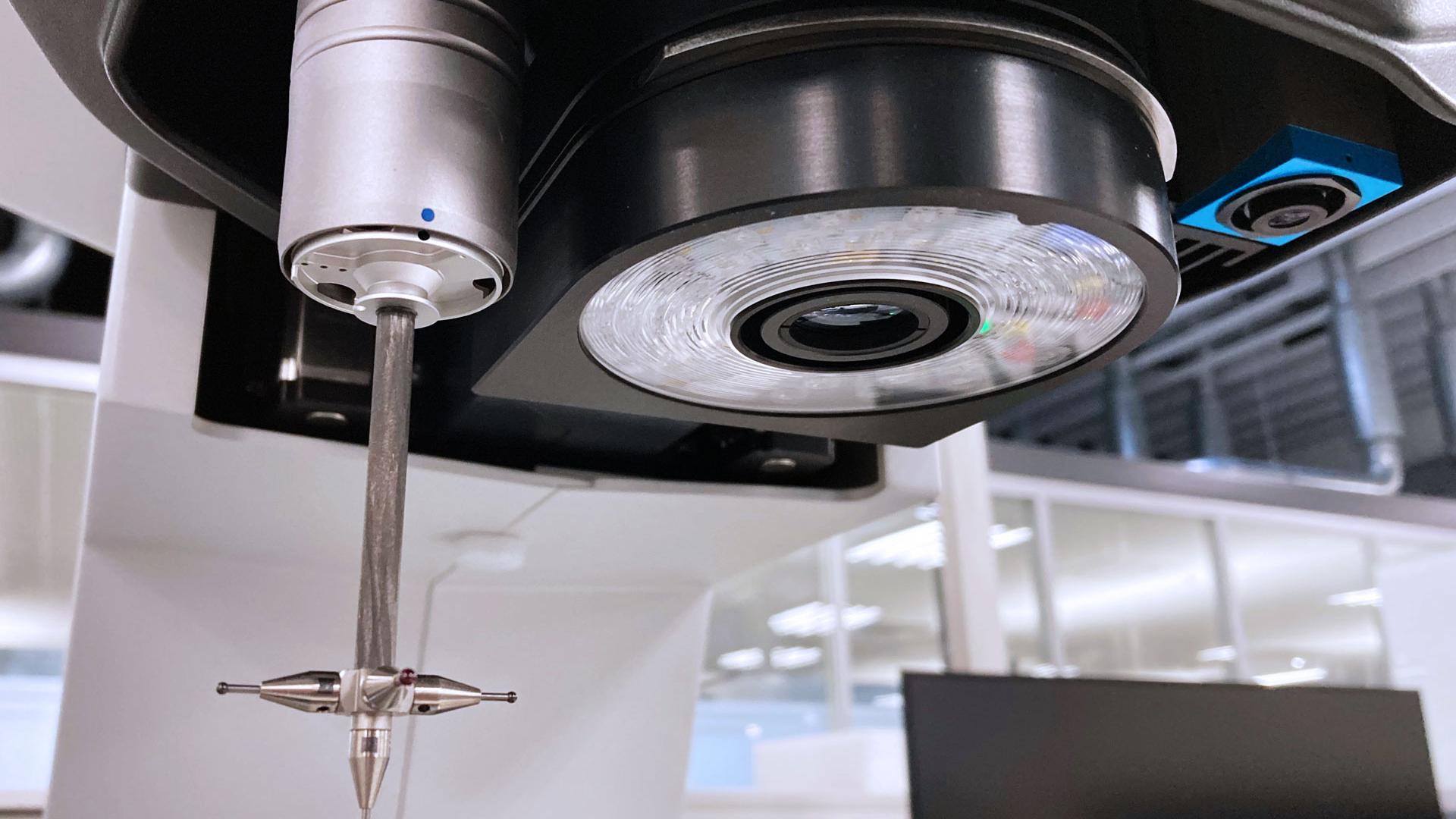

配备蔡司XDT的多传感器选项
快速准确的触觉三维测量
通过蔡司XDT选件，可为蔡司O-DETECT增加一个单点触觉传感器。使用触觉传感器可轻松触及光学相机传感器无法检测到的横向孔或凹槽。根据测量任务的不同，可在数控测量程序中安装和交换不同的测针配置。作为一种被动测量传感器，蔡司XDT提供可重复的测量结果，因为对于每个单独的探测点，都会确定大量的测量点，并计算出稳定的平均值。
蔡司CALYPSO软件
易于使用和编程
通用测量软件蔡司CALYPSO为不同的测量任务提供了高度的灵活性，无论是简单或是高级要求。蔡司CALYPSO express具有清晰的用户界面和结构化的工作流，编程简单，易于学习。通过蔡司PiWeb reporting，您只需点击几下鼠标即可创建专业报告。

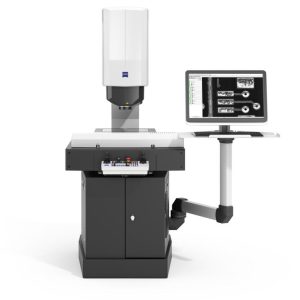

| 蔡司O-DETECT 技术数据 |  O-DETECT 3/2/2 |  O-DETECT 5/4/3 |
|---|---|---|
| 相机 | 蔡司INVENTA D1 | 蔡司INVENTA D1 |
| 测量体积 | 300 × 200 × 200 mm3 | 500 × 400 × 300 mm3 |
| 观察视野 | 8.4 × 7.0 mm2 | 8.4 × 7.0 mm2 |
| 软件 | 蔡司CALYPSO | 蔡司CALYPSO |
