光学三坐标测量机

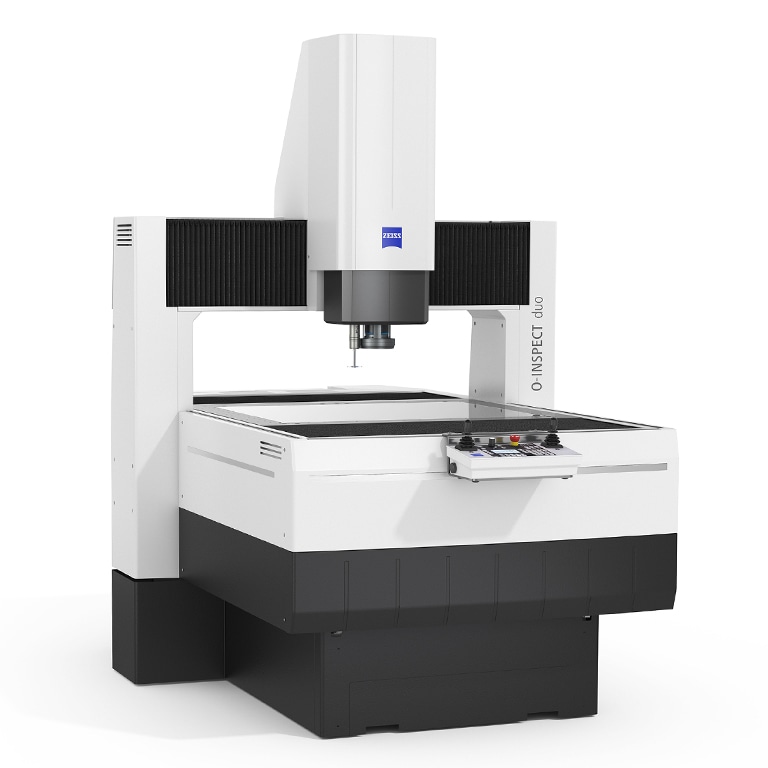

蔡司O-INSPECT duo
显微镜和测量机合二为一
蔡司O-INSPECT duo在一台机器中提供了两种技术：既可以对印刷电路板、燃料电池或电池等大型工件进行整体测量，也可以对其进行高分辨率检测。三维测量技术与显微检测的结合提高了效率，节省了质量实验室的空间。蔡司O-INSPECT duo可选8/6/3三种尺寸。
- 二合一：显微镜和测量机合二为一
- 快速准确的光学和接触三维测量
- 带附加检测软件蔡司ZEN core的高分辨率光学元件
蔡司首个多技术系统
作为VMM显微镜，蔡司O-INSPECT duo涵盖了质量保证中的两个基本应用：对大型或众多小型部件进行准确测量和高分辨率检测。 该设备还专为需要结合尺寸测量和检测的应用而开发，包括彩色图像的分割、拼接和图像处理。 质量实验室无需同时购置VMM和显微镜，只需一台设备，从而节省了空间和系统成本。 进一步了解多功能设备在各领域的优势。
准确的光学和接触测量
用于平面和敏感工件的高精度
蔡司O-INSPECT duo是一款多传感器测量机，其高分辨率光学系统与蔡司VAST XXT接触扫描传感器搭配使用，给人留下了深刻印象。 该传感器可在一次移动中捕捉大量测量点，从而实现快速准确的三维测量。
由于采用了蔡司VAST探针技术（ZVP），可以在非接触的情况下测量非常小或敏感的部件，而且精度极高，测量时间也大大缩短。 这要归功于大视场、高图像分辨率和出色的图像保真度，即使在外围区域也是如此。
集成表面检测和测量
作为视觉测量机和显微镜交替使用
除了测量尺寸，许多工件还需要进行表面检测。 过去，测量和检测需要使用两个独立的设备，而蔡司O-INSPECT duo现在提供了一个二合一的解决方案。 得益于设备的直观操作和带12倍变焦镜头的高分辨率500万像素Discovery.V12 scout 160 c彩色相机传感器，现在也可以在测量设备上完成检测任务。 除了常规与蔡司CALYPSO配合使用外，该机器还可与蔡司ZEN core软件一同用于显微镜任务。
我们蔡司最大的显微镜
大型部件整体检测
切割部件已成为过去：现在，可以对印刷电路板、燃料电池或电池等大型工件进行整体光学检测。 这不仅节省了宝贵的资源和时间，还减少了在不同系统之间来回移动零散工件所造成的错误。
除了对大型部件进行检测外，蔡司O-INSPECT duo还适用于对许多小型部件进行自动检测。 这意味着测量显微镜只需装载一次，检测本身只需一步即可完成，无需更换各个样品。
500万像素彩色相机
高分辨率，准确检测缺陷
黑白图像在测量技术方面具有高对比度差异，而彩色图像在显微分析方面则更具优势：通过500万像素的彩色图像分辨率，即使是微小的缺陷也能清晰显示，从而实现准确的检测和评估。蔡司O-INSPECT duo可与熟悉的蔡司ZEN core显微镜软件搭配使用。

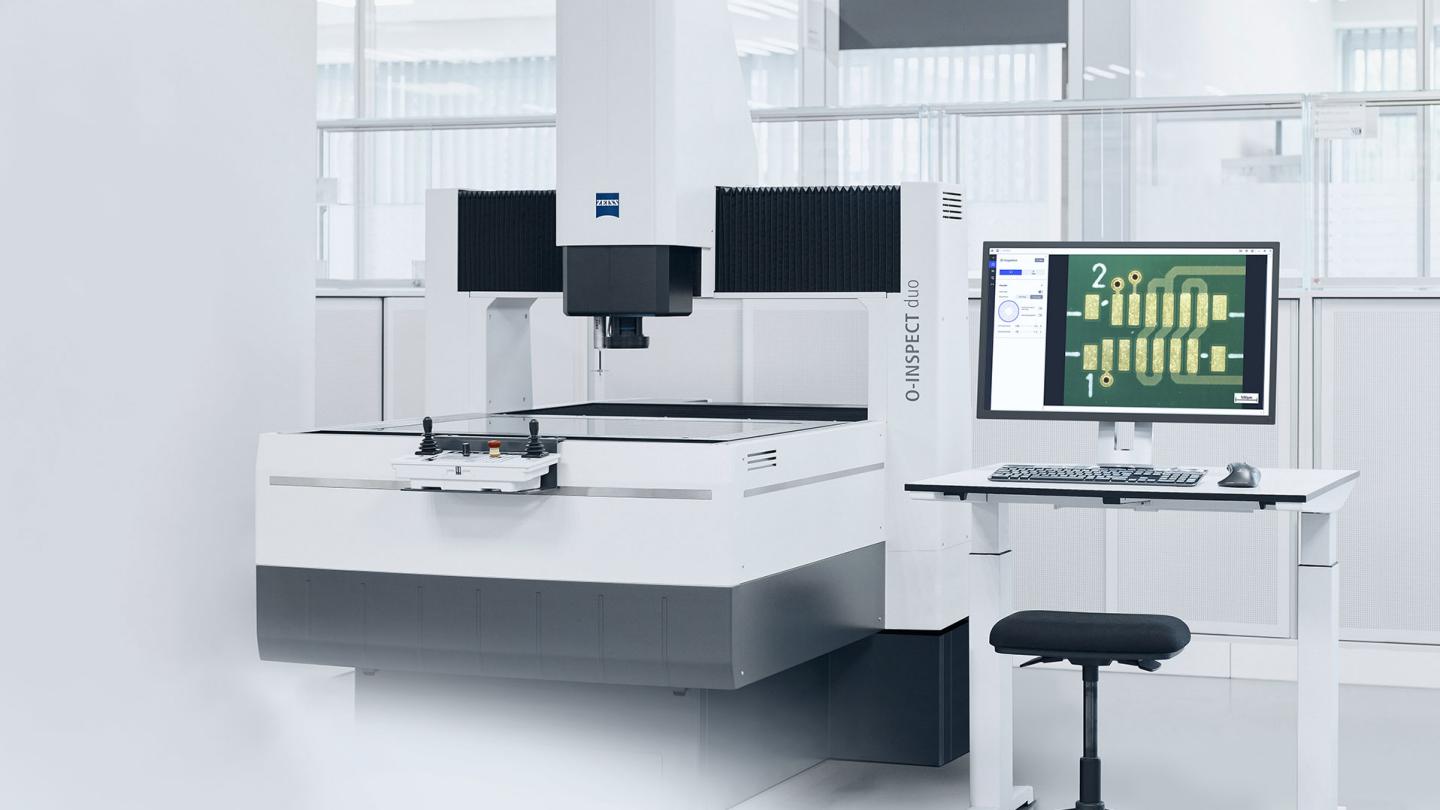

蔡司O-INSPECT duo的特色功能
点击图片上的圆圈标记，打开信息框，查看详情。
专业和可操作的报告
蔡司PiWeb报告提供测量数据的一键式记录和可视化功能，让您深入了解您的部件和流程。
2个软件产品
蔡司CALYPSO提供改进的可视化选项，为您节省时间。 CAD模型可叠加显示，并能快速识别可能出现的偏差（实际与目标的偏差）。 通过各种选件，蔡司CALYPSO还能为特殊要求提供合适的工具。 蔡司ZEN core与显微镜相对应：除了传统的成像功能外，该软件套件还包括成像、分割、分析和数据连接工具，用于在联网的实验室环境和生产中进行多模态显微镜检查。
照明
环形灯由外圈和内圈组成，内圈装有白色LED灯，可单独控制16个区段。 该设备还配有同轴上光源和背光源，可对各种应用和工件进行分析。
大型平台
平台的尺寸为800 × 600 × 300 mm，可以测量和检测重达100 kg的大型工件，而无需在测量前对其进行切割、破坏或加工。 此外，通过大型平台还可以自动检测多个小部件。
快速准确的三维接触测量
蔡司VAST XXT一次移动即可捕捉大量测量点，实现高精度扫描，精度可达1.5 µm + L/250 µm。
观察视野大，图像清晰度高
蔡司Discovery.V12 scout 160 c相机传感器配有500万像素，确保了高分辨率，并通过12倍变焦实现了微小细节和结构的可视化。 16.1 × 12 mm的大观察视野可让每幅图像显示更多信息。 彩色相机可进行准确的显微分析，同时凭借500万像素的高分辨率，确保在计量方面始终如一地获得准确结果。
出色对比度
除了同轴上光源和背光源，蔡司O-INSPECT duo还为环形光提供了各种控制选项。 内部和外部LED环可分别开启和关闭，或仅在个别区段激活。

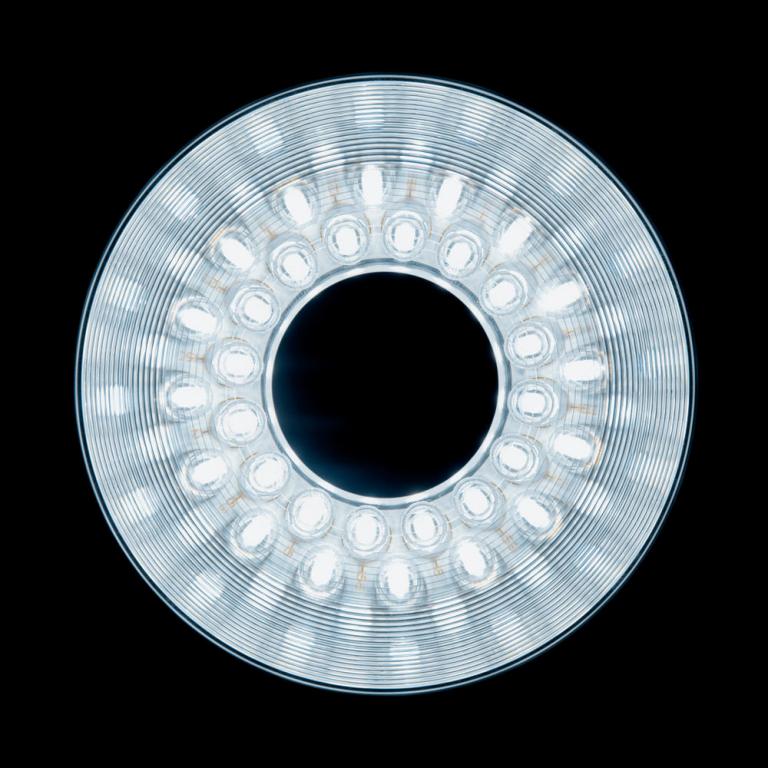

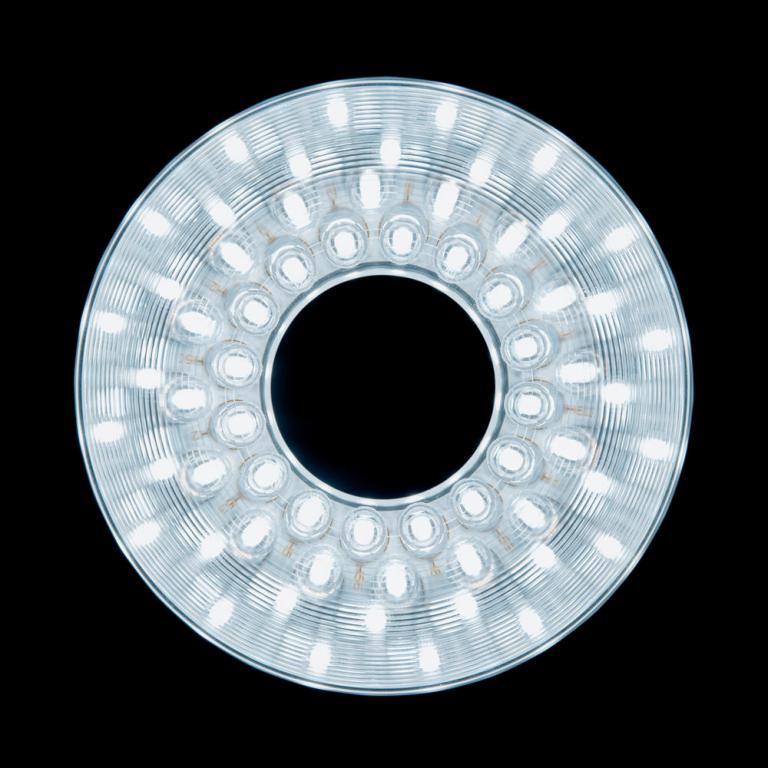

内部和外部LED
环形灯由内部和外部白色LED组成。 内部和外部LED的组合可最大限度地照亮工件。
内部LED
内环灯增加了表面纹理的对比度，从而改进了聚焦效果，使测量结果更加准确

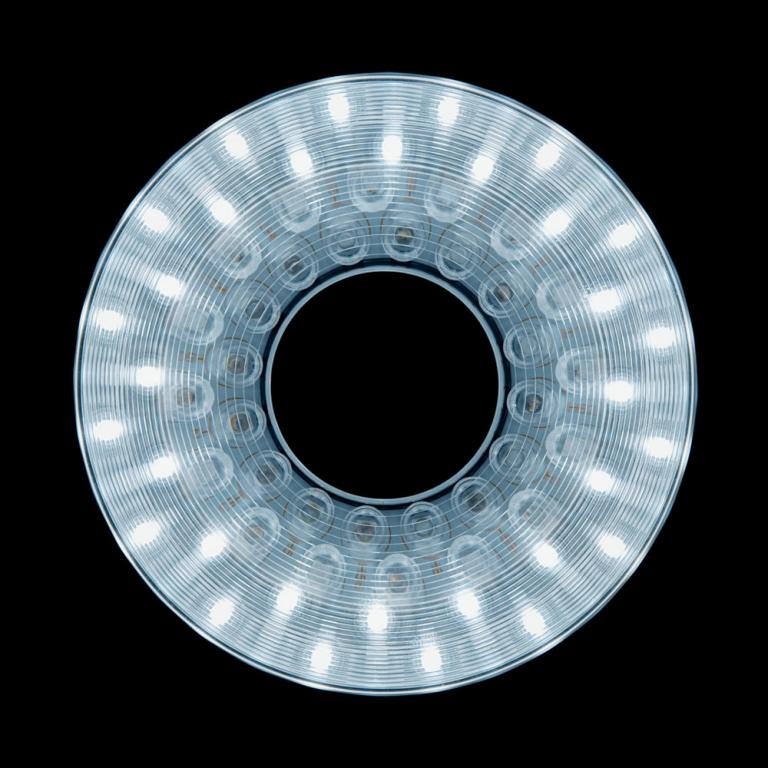

单元框架
外环灯的LED可过滤干扰环境的光线，从而以高对比度照亮有色材料。

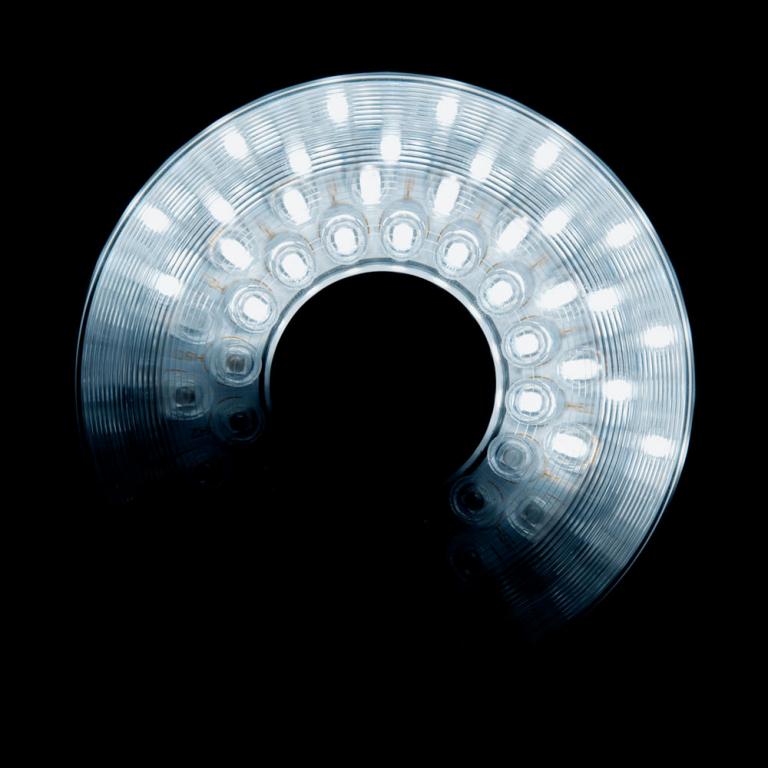

分段照明
环形灯由16段组成，可单独控制。 这确保了根据工件特性优化照明。
符合人体工程学，操作方便
蔡司O-INSPECT duo不仅要在质量、可靠性和速度方面达到高技术标准，还要安全、符合人体工程学并易于使用。 只有当产品能够按照预期的方式轻松操作时，部件的出众技术才能充分发挥作用。 因此，我们为蔡司O-INSPECT duo配备了各种有用的功能。

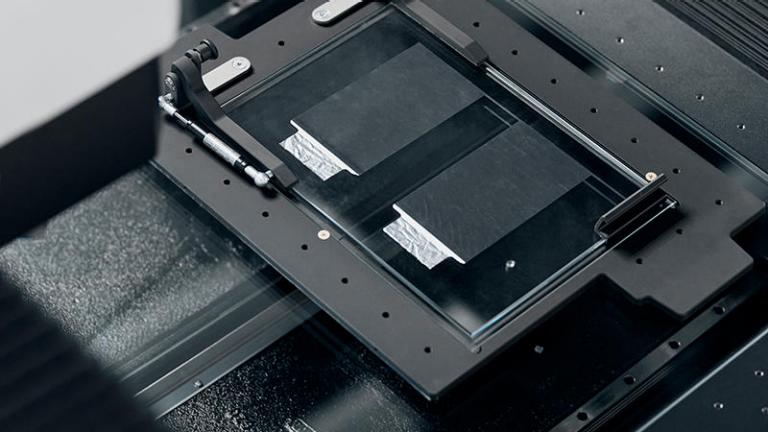

可选托盘
可选的托盘适用于扁平工件，便于运输并能紧固在机器上。

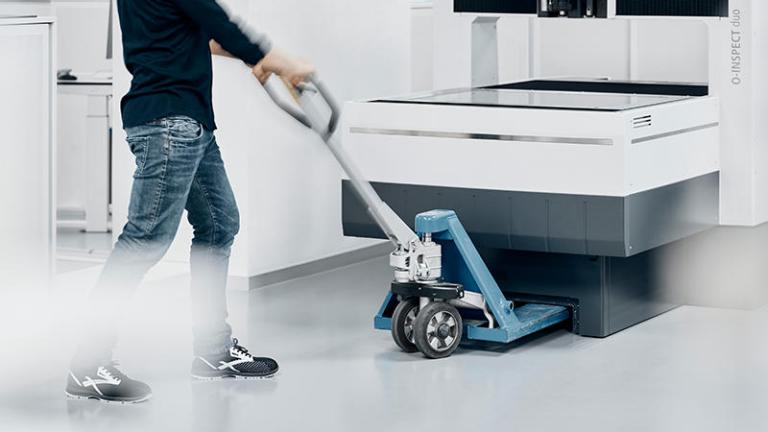

可拆卸前盖
由于前盖可拆卸，蔡司O-INSPECT duo可以方便、轻松地运输到所需位置，并通过升降车进行定位。

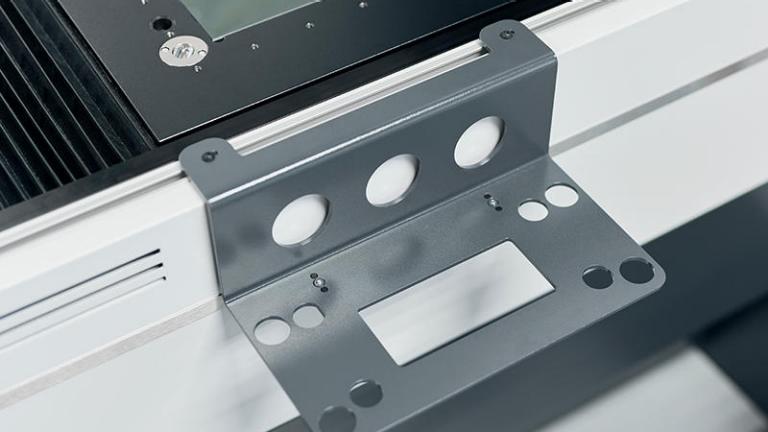

控制面板支架
控制面板支架可以灵活地安装在机器的任意一侧，确保出色的可及性和可操作性。
CALYPSO还是ZEN core？合二为一
蔡司O-INSPECT duo有两个专用软件程序，具有显微镜和计量任务的特定功能。因此，相关领域的操作人员无需学习新的软件。

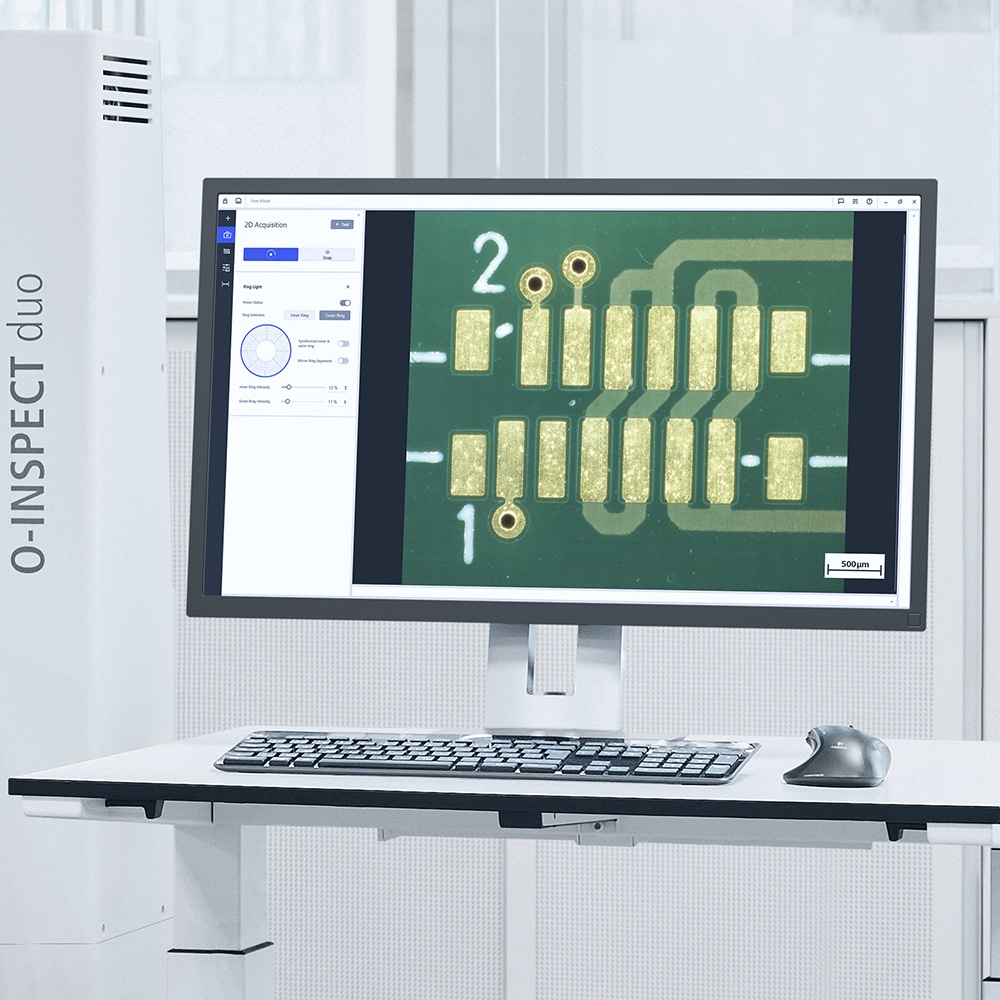

采用蔡司ZEN core的多模态互联显微镜
ZEN core处理的不仅仅是显微成像：该软件是全面的成像、分割、分析和数据连接工具套件，适用于连接材料实验室的多模态显微镜。它还具有平铺、拼接（干涉测量）和自动检测误差等多种功能。
- 一个接口适用于所有蔡司显微镜：ZEN core为您提供蔡司显微镜和相机的统一用户界面。执行多模态工作流，并在系统、实验室和地点之间连接所有成像和分析数据。
- 先进的成像和自动分析ZEN core是您设置复合光学显微镜自动成像、分割和分析功能的指挥中心。
- 互联实验室的基础设施解决方案：ZEN core为ZEN Connect实验室环境提供基础设施，并将所有蔡司成像和显微镜解决方案统一到一个用户界面中。

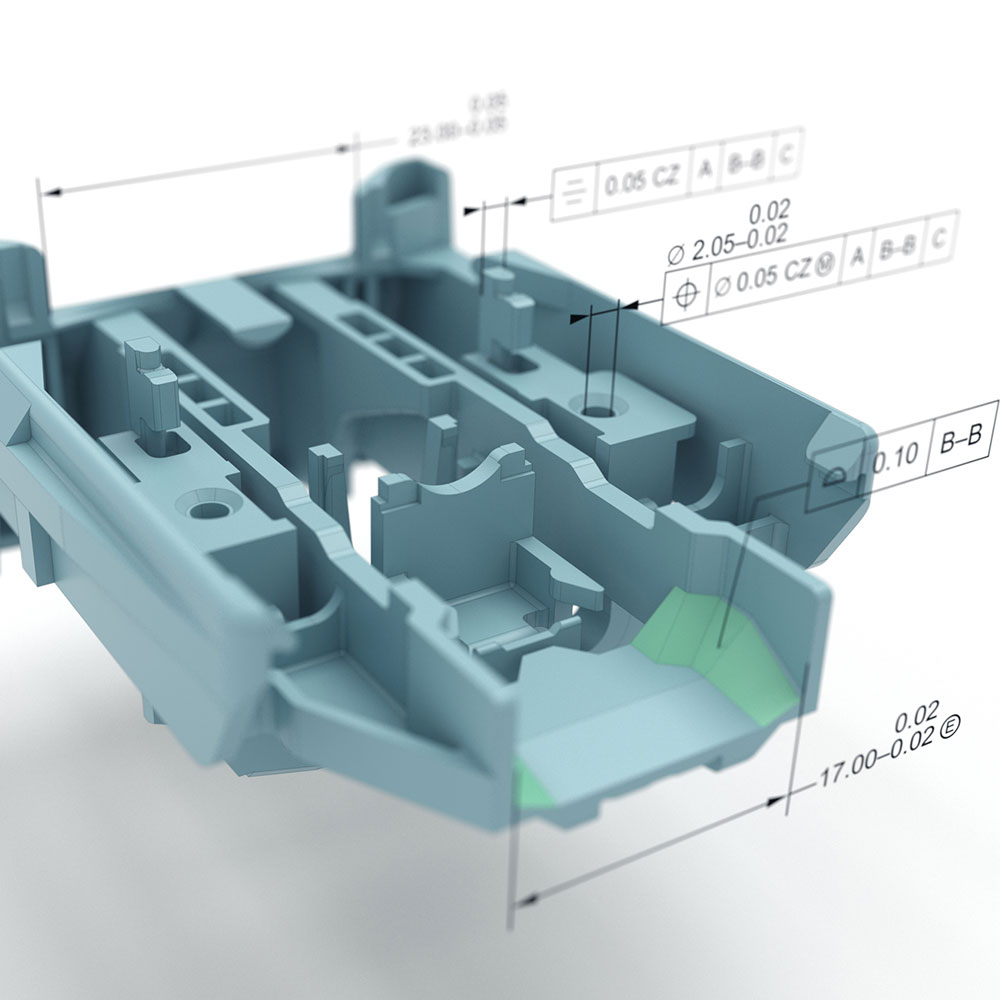

用于优化质量控制的蔡司CALYPSO
与蔡司CALYPSO相结合，蔡司三坐标测量机可以充分发挥其潜力。优化质量控制：软件可在测量前、测量中和测量后为您提供支持。利用一系列不同的功能对工件进行测量和分析，最大限度地发挥三坐标测量机的作用。
- 根据PMI自动创建测量计划：蔡司CALYPSO根据包括所有相关特征和特性在内的PMI数据自动创建测量计划。
- 不同测量计划的版本控制：由于所有测量计划均进行了版本控制，因此您可以追溯所有步骤。 所有内容都直接在测量计划中进行管理，因此您无需处理各种副本。
- 实施和优化测量战略：内置生成工具用于测量策略，以应用公司特定的测量策略，或根据蔡司的建议优化您的测量计划。
- 测量结果可视化功能强大：通过蔡司PiWeb报告，蔡司CALYPSO提供了一个用于协议设计的内置专业工具，以创建有意义的测量结果可视化。
| 蔡司O-INSPECT duo 技术细节 | |
|---|---|
| 尺寸 | 8/6/3 |
| 相机 | 蔡司Discovery.V12 scout 160 c，500万像素彩色相机，2646 × 2056像素 |
| 照明 | 16段LED环形灯，带白光LED、同轴上光源和背光源 |
| 工作距离，单位mm | 55 |
| 机械变焦 | 12× |
| 最大观察视野，单位mm | 16.1 × 12 |
| 兼容接触测头 | 蔡司VAST XXT – TL1/TL3 |
| 容量 | 100 kg |
| 软件 | 蔡司CALYPSO（用于测量） 蔡司ZEN core（用于显微镜检查） |
观看我们的演示录制，了解功能、软件和实践
体验O-INSPECT duo的实际操作，观看我们的产品网络研讨会，了解我们的产品经理的有趣见解、软件演示以及我们的一位试用客户的声明。在本环节中，您将了解如何将显微镜和计量技术结合到一台设备中，从而改进您的质量保证流程。
蔡司O-INSPECT duo 应用实例
观看应用视频，了解蔡司O-INSPECT duo如何测量和检测不同工件，如医用塑料、双极板或印刷电路板。
