蔡司Versa X射线显微镜

借助亚微米级分辨率的三维X射线成像探索更多信息

蔡司Versa X射线显微镜功能强劲，是全球研究人员和科学家的可靠之选。Versa XRM提供直观的用户界面，确保每位用户能够充分提高工作效率并获得满意的结果。Versa XRM注重优化实际设置中的真实分辨率，出众的清晰度助您目尽毫厘。蔡司以出色的稳定性和准确性享誉全球，其对质量的承诺在Versa XRM的每个细节中都得以充分体现。您的投资必定会经受住时间的考验，解您未来之需。

型号明细

VersaXRM 730

相较市面上其他先进的X射线显微镜，蔡司VersaXRM 730可提供更广泛的选择。该系统具有突破性的图像分辨率性能，通过直观的用户体验全面提升操作便捷性，并通过更高的通量和更快的结果获取显著提高效率。

VersaXRM 615

蔡司VersaXRM 615通过创新的射线源和光学技术拓展了您的研究极限。更高的通量和基于人工智能的重构可提供更快的断层扫描速度，同时具有出色的分辨率和衬度。

Xradia 515 Versa

作为一款工作平台，蔡司Xradia515Versa提供出色的分辨率，打破了三维成像的一微米分辨率壁垒，使中型成像中心和工业实验室这样的机构更加实用化，能进行同步辐射质量级的研究。

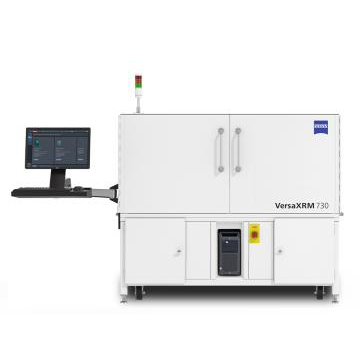

VersaXRM 730

蔡司VersaXRM™ 730配备特色的40×-Prime物镜，可在30-160 kV的范围内提供450-500 nm分辨率的亚微米成像。其ZEN navx™自动化用户导航和控制系统以及由人工智能驱动的DeepRecon Pro可简化工作流、优化图像质量并提高通量。为了提高操作便捷性，该设备经过精心设计，支持广泛的用户群体，让您的整个团队都能轻松掌握高级研究功能。

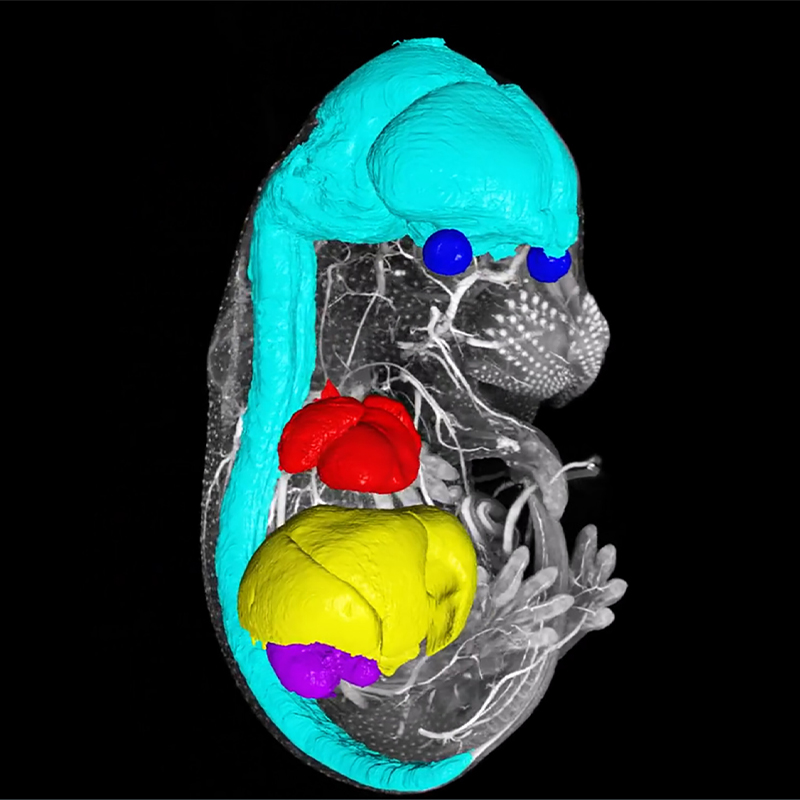

_{小鼠模型在生理学和遗传方面与人类高度相似，因此是遗传研究的重要工具。无损X射线显微镜是研究此类样品的理想成像技术。通过碘染色的E15.5小鼠胚胎在VersaXRM 730上使用FAST模式进行成像，总扫描时间为6分钟。样品由贝勒医学院的Chih-Wei Logan Hsu提供。}

VersaXRM 730

出色的断层扫描，¹时刻满足每位用户、各种样品的多样化需求

探索蔡司VersaXRM 730的无限潜能，尽享其特色的40×-Prime物镜和屡获殊荣的ZEN navx。该系统凭借出众的图像分辨率性能，重新定义了亚微米成像，为您的研究带来了全新的突破性功能。ZEN navx利用智能系统的洞察力简化工作流，确保轻松高效地获取结果。基于人工智能的重构为出色的图像质量提供加持，DeepRecon Pro有效提高通量，而FAST模式可在一分钟内实现断层扫描。使用蔡司VersaXRM 730，开启探索样品的新时代。

借助出众的分辨率性能来革新您的研究

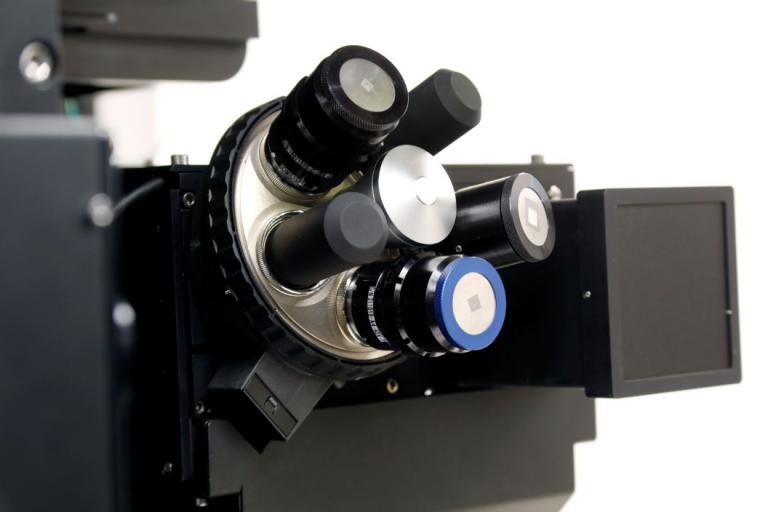

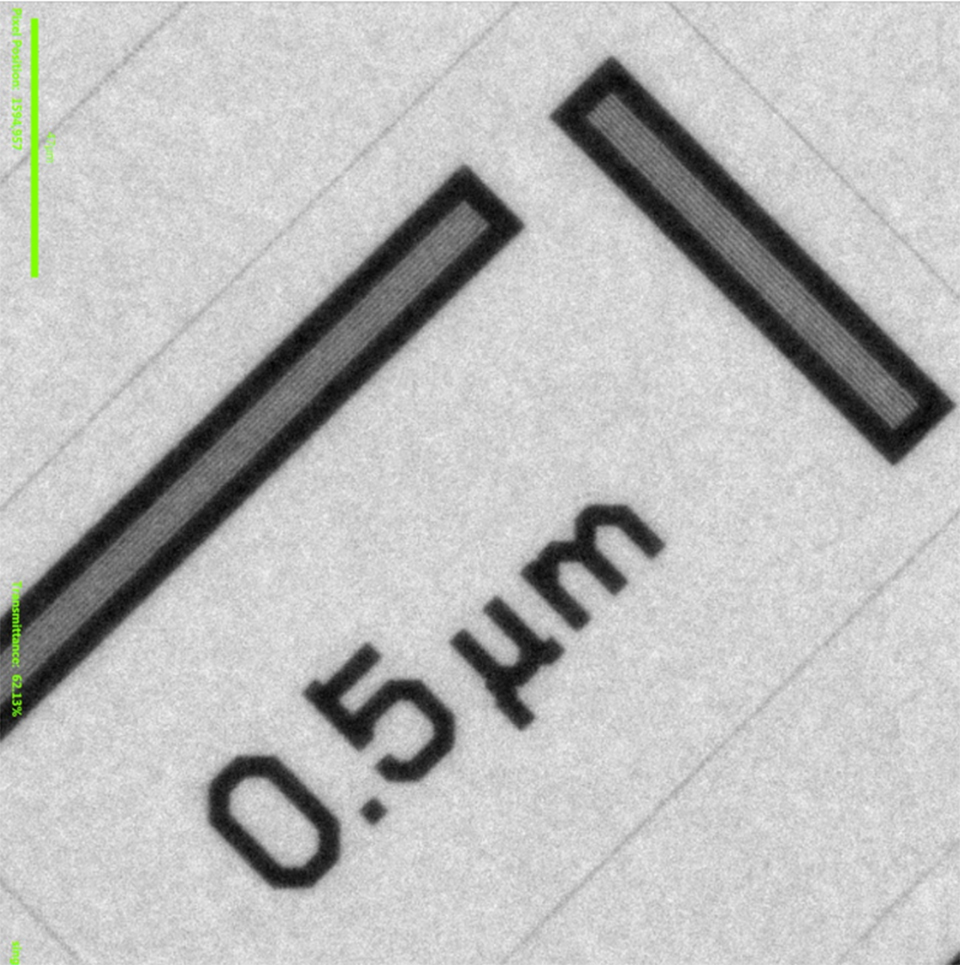

蔡司40×-Prime物镜

蔡司VersaXRM 730搭载特色的40×-Prime物镜，助您在30 kV至160 kV的完整源电压范围内实现450-500 nm的出色图像分辨率性能。这一特色为研究人员解锁了全新的应用程序功能，推动了亚微米成像分辨率的行业标准发展。此外，随着X射线光子的增加，可在不影响分辨率的情况下更快获取各种样品的结果。蔡司VersaXRM以实现大工作距离高分辨率（RaaD™）的功能而闻名，始终能够在长尺度范围内对多种样品类型和尺寸进行高分辨率成像。凭借VersaXRM 730特色的40×-Prime物镜和更高的能量，如今您将体验到超越以往的亚微米成像。

基于人工智能的优质图像

高级重构工具箱中的蔡司DeepRecon Pro

蔡司DeepRecon Pro已成为XRM重构的强大工具，因此VersaXRM 730包含了ART高性能工作站和DeepRecon Pro（许可证为期两年）。

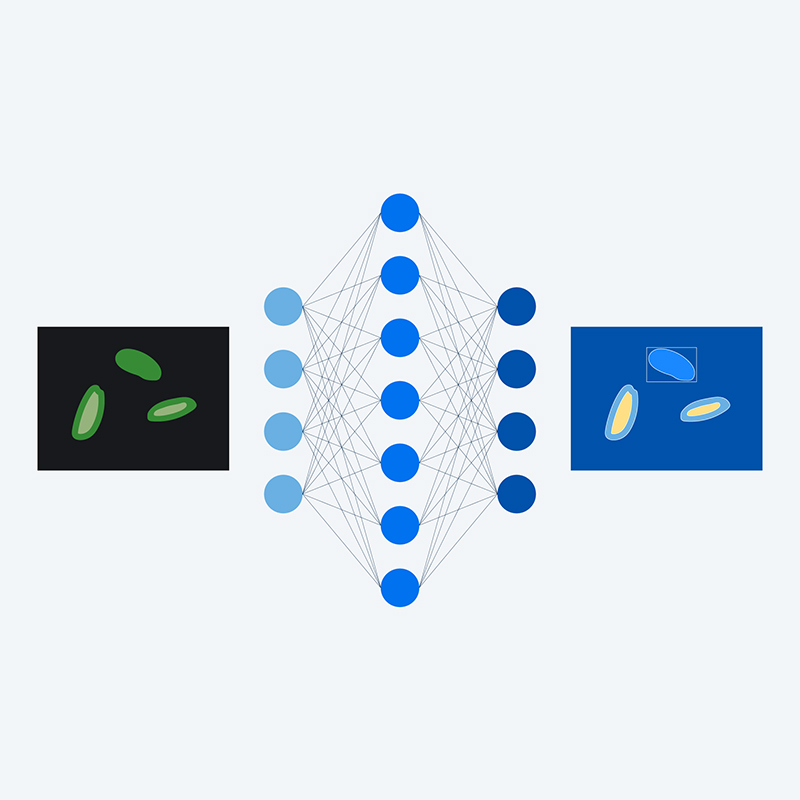

DeepRecon Pro是一项基于人工智能的创新技术，可为各种应用带来出色的效率和图像质量优势。DeepRecon Pro既适用于单个样品，也适用于半重复和重复的工作流。用户现可通过使用简便易用的界面在现场独立训练全新的机器学习网络模型。DeepRecon Pro的一键式工作流让新手用户也能熟练操作，无需熟知机器学习技术的专家从旁辅助。

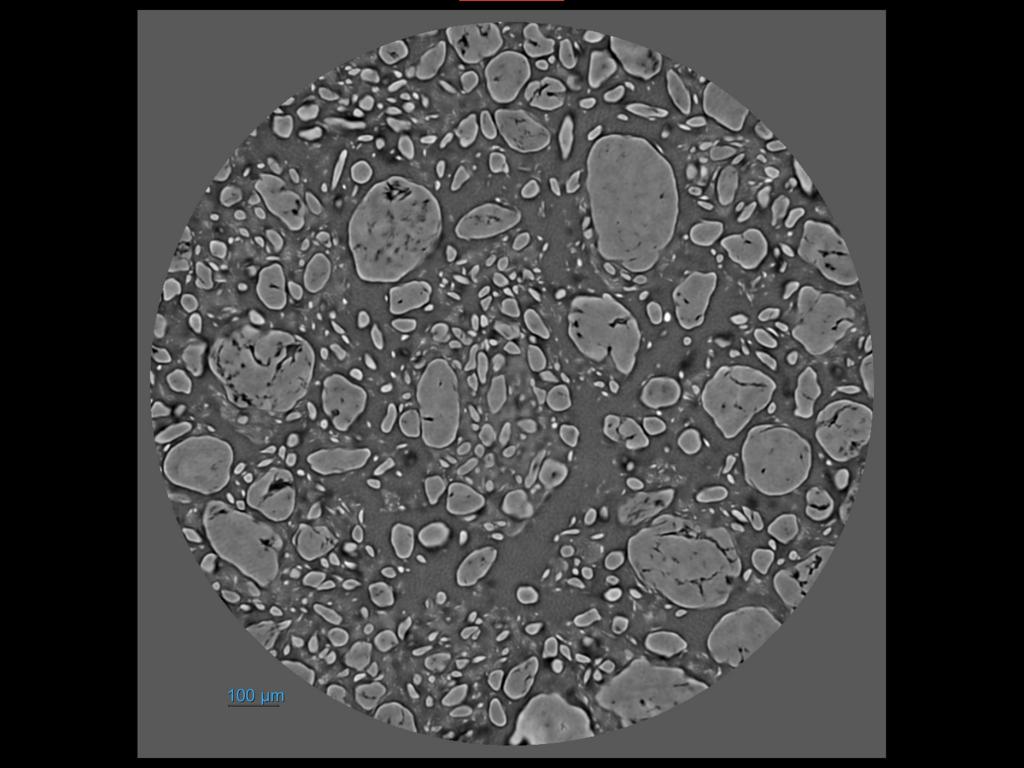

pharma2_610_4x_deeprecon_2d-drpversion_sb

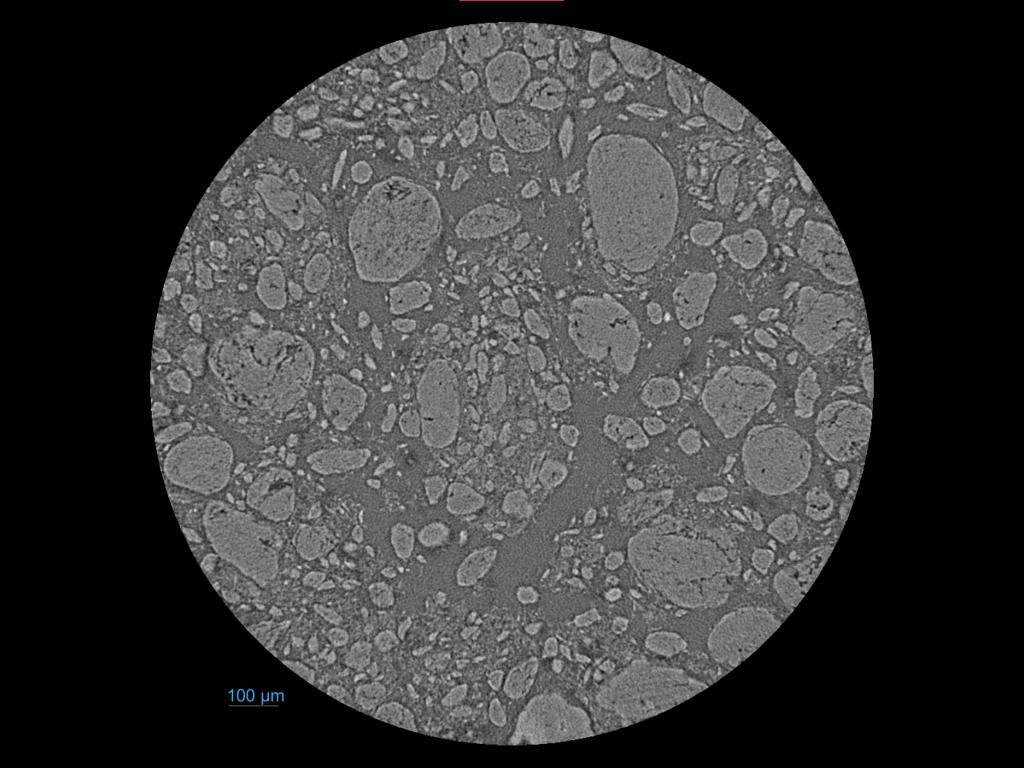

pharma2_610_4x_deeprecon_2d-fdkversion_sb

揭示晶体结构信息

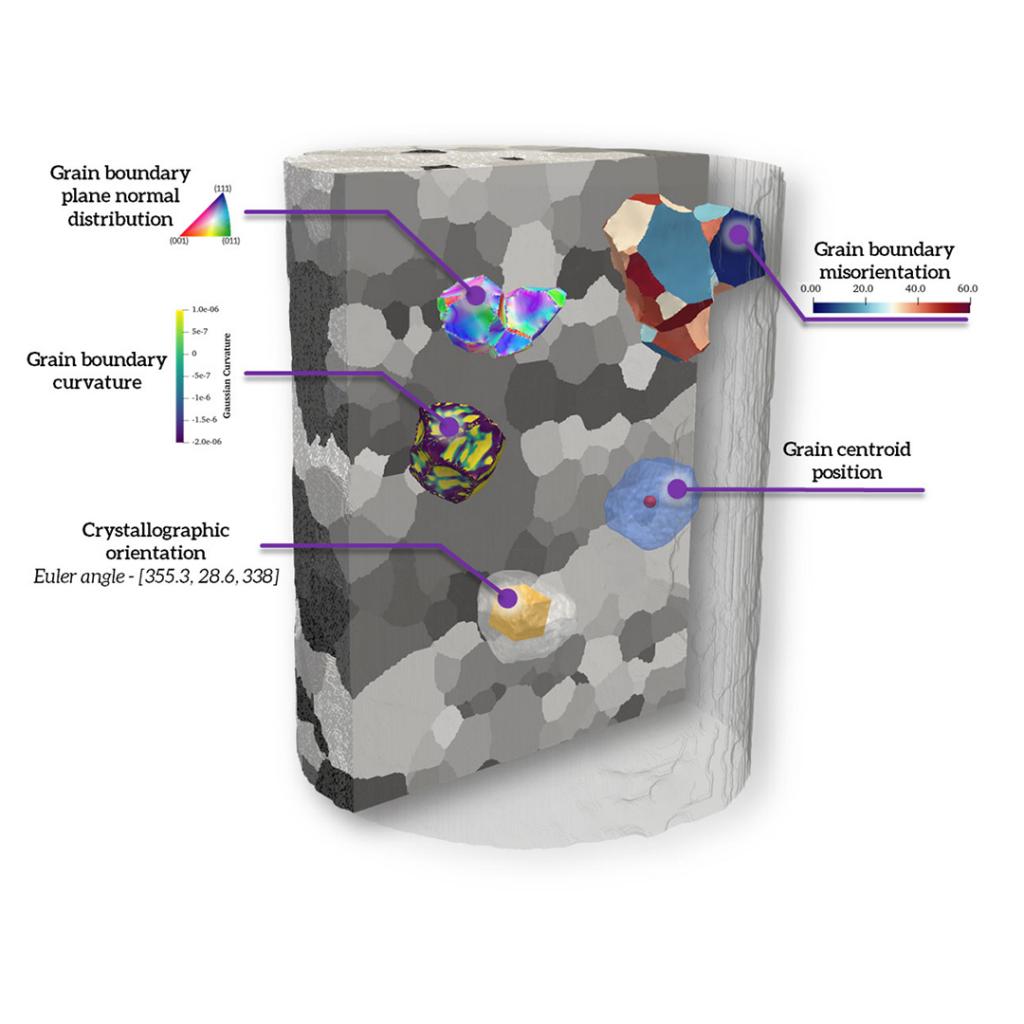

用于衍射衬度断层扫描（DCT）的LabDCT Pro

用于衍射衬度断层扫描（DCT）的LabDCT Pro仅为蔡司VersaXRM 730提供，可实现对晶粒取向和微观结构的无损三维成像。三维晶粒取向的直接可视化开辟了多晶材料表征的新维度（如金属合金、地质材料、陶瓷或药品）。

在衬度方面更进一步

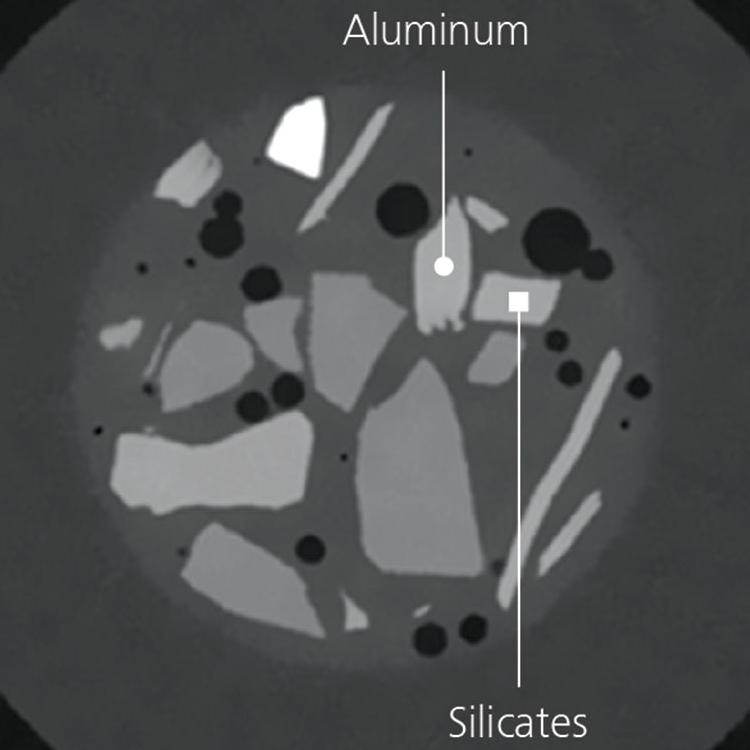

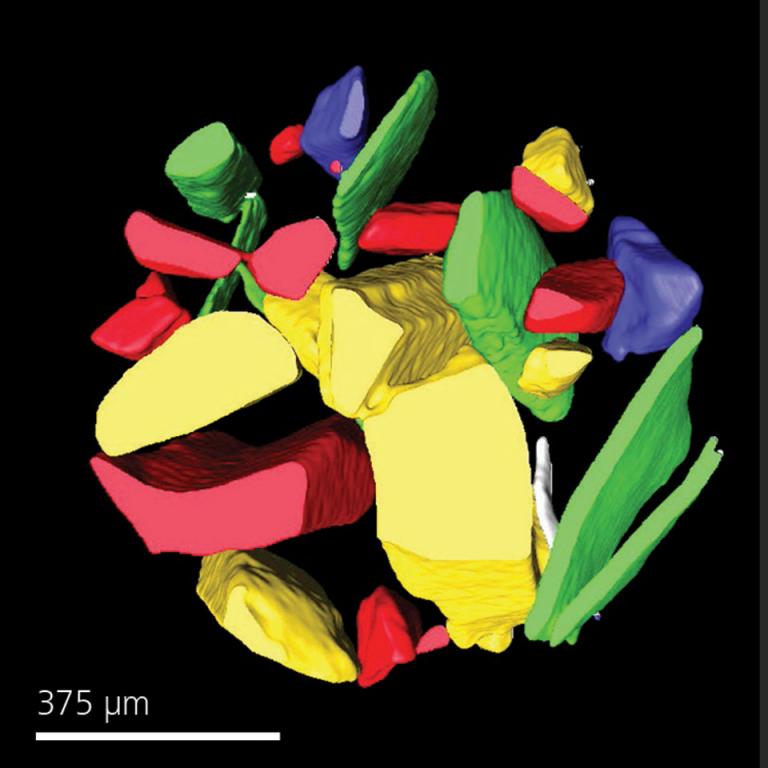

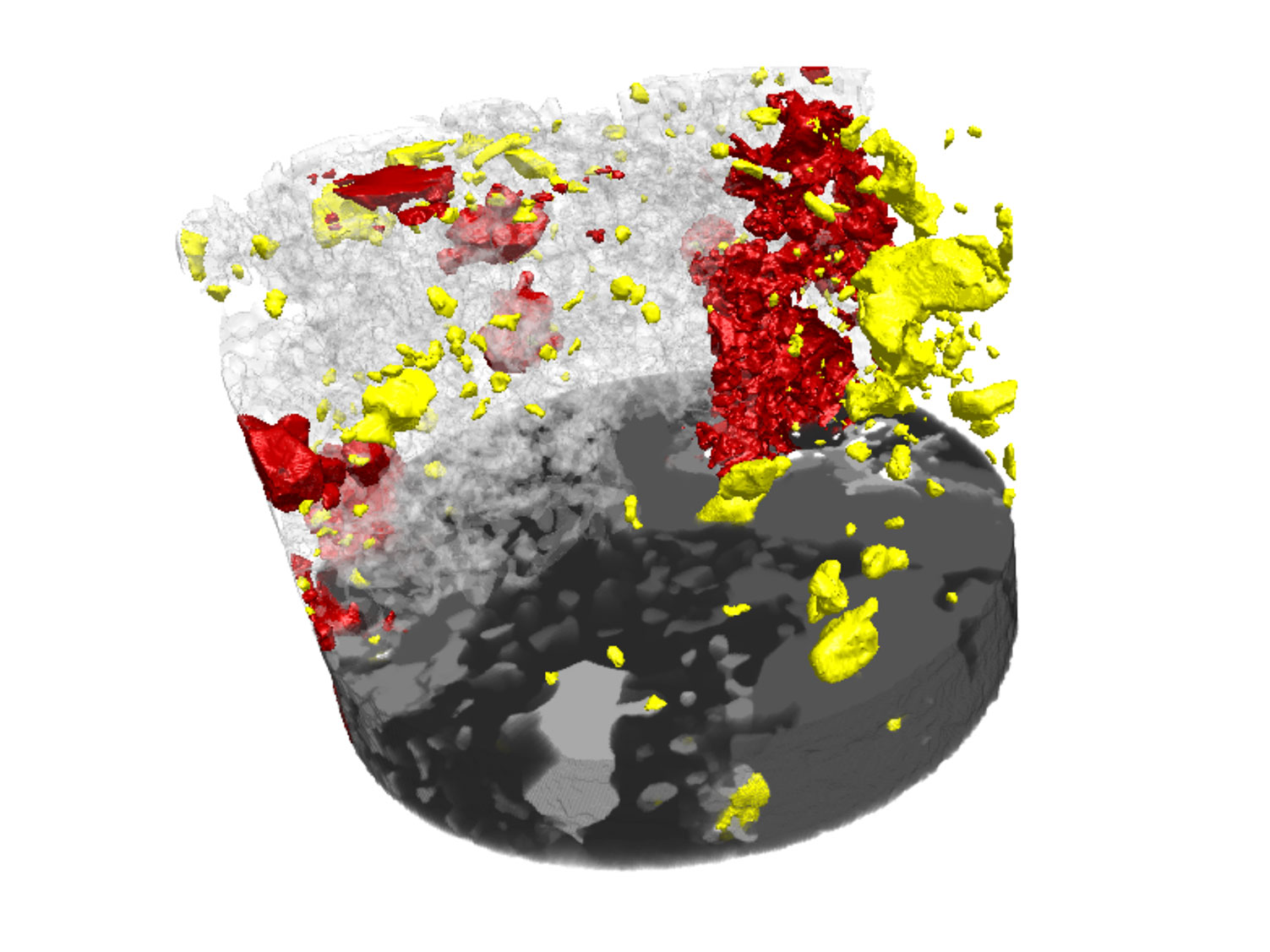

双扫描衬度可视化系统（DSCoVer）为VersaXRM 730所独有，通过结合在两种不同X射线能量下拍摄的断层图像信息，扩展了在单个能量吸收图像中捕获的细节。DSCoVer（双扫描衬度可视化系统）充分利用X射线与材料中的有效原子序数和密度的相互作用，以此为您提供较好的区分能力，例如，它能够识别岩石内的矿物差异性、区分硅和铝等难以辨识材料的差异。

实现全新的自由度

旗舰产品VersaXRM 730提供额外的特色和成像功能。

使用先进的采集技术，如高纵横比断层扫描成像（HART），提高大体积、扁平或不规则样品的扫描速度和精度。
利用宽场模式（WFM）对大型样品进行灵活成像，可用于横向拼接投影图像，以形成更广的横向观察视野，为给定的观察视野提供更高的体素密度，或为大型样品提供宽横向观察视野和更大的三维体积。

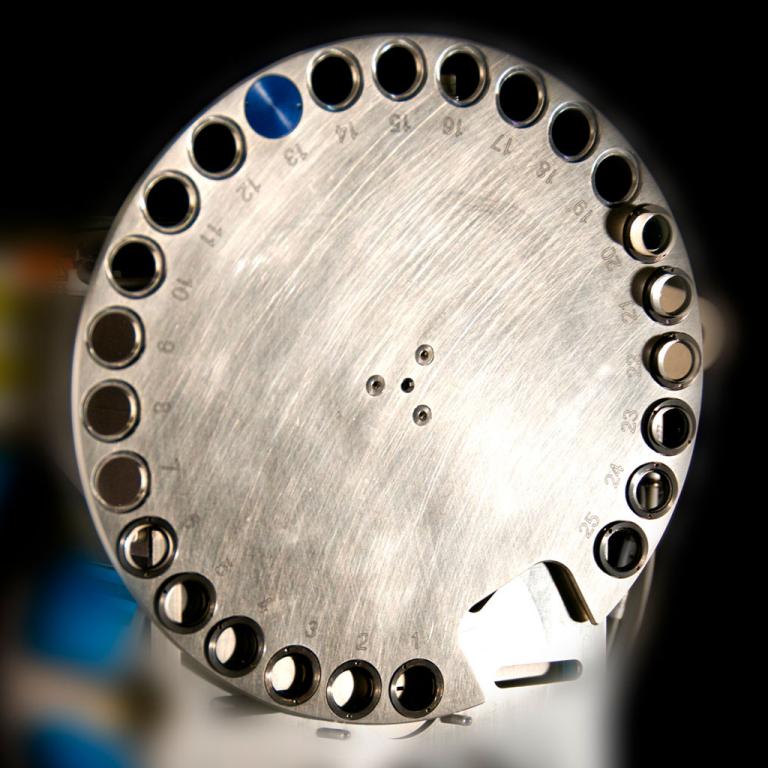

自动滤光片转换器（AFC）无需手动干预即可实现无缝滤光片转换，并针对每个配方对您的选择进行编程和记录。

VersaXRM 615

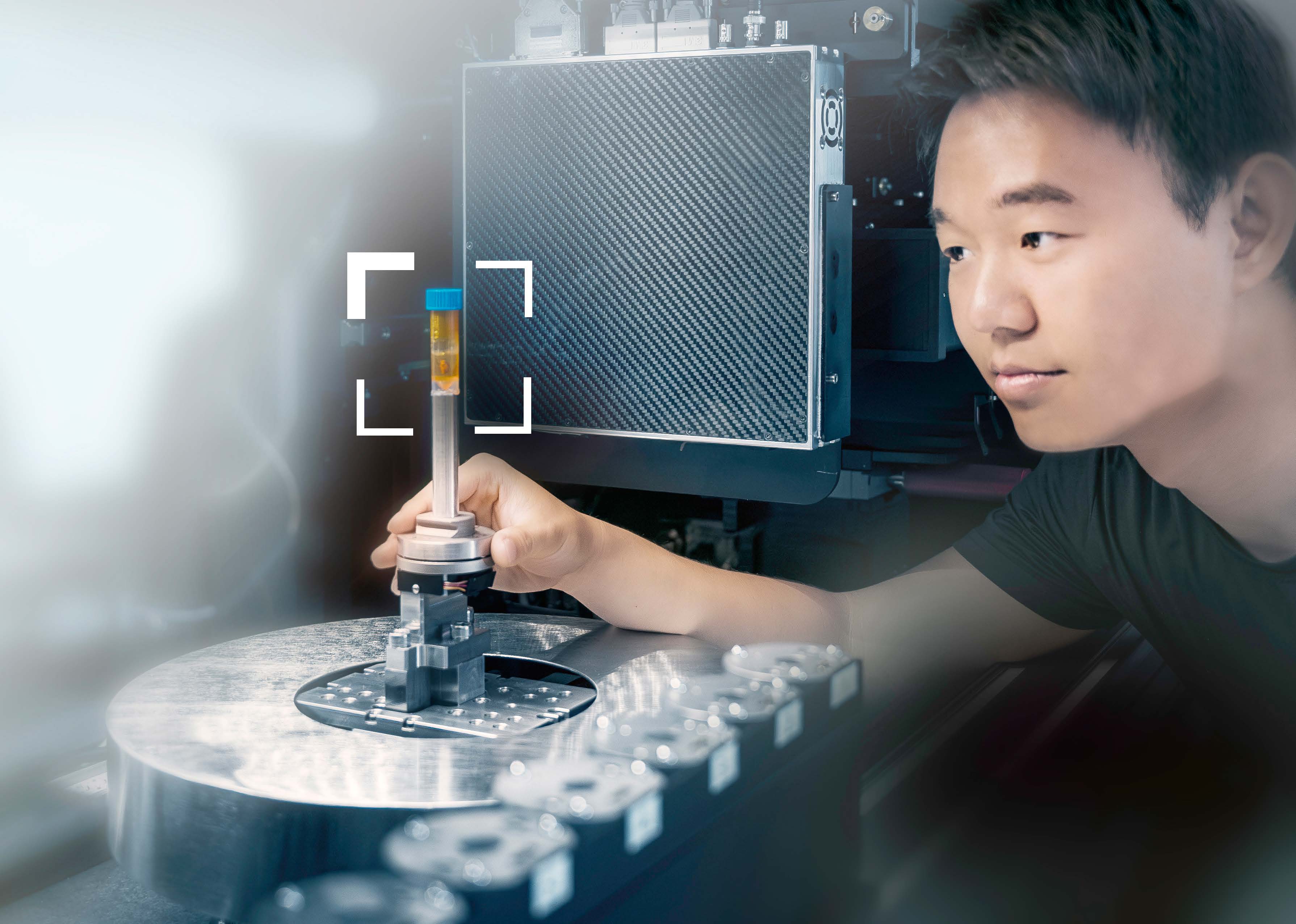

蔡司VersaXRM 615在科学和工业研究领域为您开启多样化应用的新境界。这一经济高效的高端X射线显微镜解决方案提供先进的分辨率和衬度，进一步推动了无损成像的发展，以加快研究进展。其创新的射线源和光学技术不仅确保了成像质量，还实现了快速的断层扫描。同时，无缝的工作流程使您在不改变样品的情况下，能够深入探索高分辨率感兴趣区域。

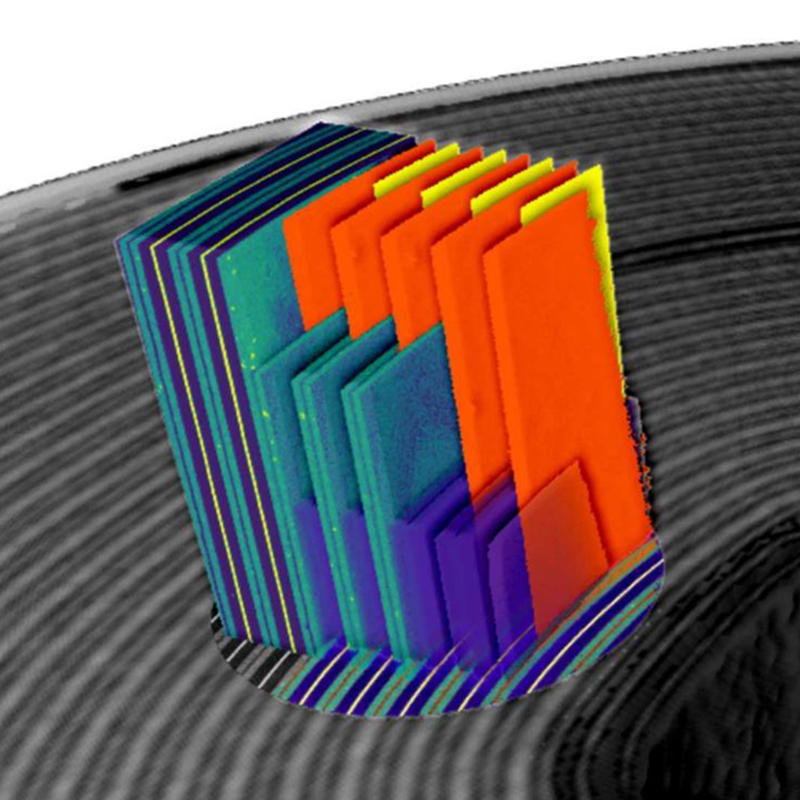

_{智能手表电池。蔡司VersaXRM 615扫描完整的电池，以识别感兴趣区域并放大进行高分辨率成像。}

使用蔡司VersaXRM 615探索多功能性的新境界

蔡司VersaXRM 615在科学探索和工业研究领域为您开启多样化应用的新境界。经济高效的高端X射线显微镜是现代化分析实验室的理想之选。利用高分辨率和高衬度，VersaXRM 615突破了无损成像的研究界限，可提供高灵活性并加快您的研究进展。

射线源和光学技术的突破性创新提高了X射线通量，能够在不影响分辨率和衬度的条件下提升断层扫描速度。创新的数据采集工作流使您无需切割样品即可定位高分辨率感兴趣区域。VersaXRM 615助您实现从探索到发现的无缝衔接。

为您的蔡司VersaXRM 615搭载先进功能

ZEN navx导航和控制系统助力所有用户获得出色结果。
ZEN navx文件传输工具可将数据自动传输至所需之处。
Volume Scout可实现真正的三维导航。
SmartShield和SmartShield Lite保护您的系统及样品。
DeepRecon Pro（2年许可证）和高性能工作站可提高通量（高达10倍）或提供出色的图像质量。
40×物镜可实现500 nm的空间分辨率以及小至40 nm的体素。
使用FAST模式进行一分钟断层扫描，提供更大的观察视野，实现高通量宏观成像。需选配平板探测器（FPX）。
根据您的研究需求，从高级重构工具箱中升级并获取更多功能。

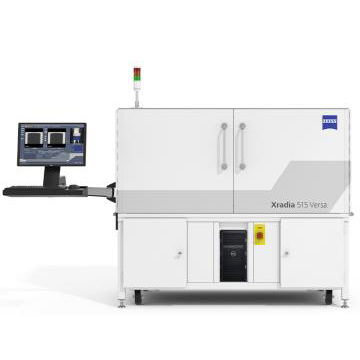

Xradia 515 Versa

专为现代化实验室设计的蔡司Xradia 515 Versa是一款值得信赖的X射线显微镜，为您的科学和工业研究提供出众的多样化应用。其标志性的大工作距离高分辨率（RaaD）功能可助您在较长的工作距离下依然保持优异的分辨率，为各类样品提供突破性的见解。结合强大的衬度和四维/原位功能，可满足各种研究需求，该平台十分灵活，确保快速提供成像结果。

_{使用Versa对硫化铜矿石进行成像，并用Mineralogic 3D进行矿物分类}

一流的大工作距离高分辨率

Xradia 515 Versa

蔡司Xradia 515 Versa比microCT更胜一筹，在科学探索和工业研究领域为您开启多样化应用的新境界。Xradia 515 Versa作为X射线显微镜的利器，搭载Versa XRM平台的标志性大工作距离高分辨率（RaaD）成像技术。全球的前沿研究人员和科学家都仰仗大工作距离高分辨率（RaaD）功能，确保在更大的工作距离内保持高分辨率，以获得出色的科学见解和研究成果。蔡司Versa X射线显微镜的灵活性与强大的衬度和四维/原位功能相结合，可满足不同的样品尺寸、类型和研究需求。该产品颇为实用，可快速为您的实验室提供成像结果。

蔡司Xradia 515 Versa特色功能

定位和扫描（Scout-and-Scan）控制系统
40×物镜可实现500 nm的空间分辨率以及小至40 nm的体素
基于同步辐射口径光学元件的两级放大架构
用于系统/样品保护的SmartShield
可实现高性能的系统稳定性
选配的平板探测器（FPX）可实现大观察视野成像
选配的高级重构工具箱可增强性能

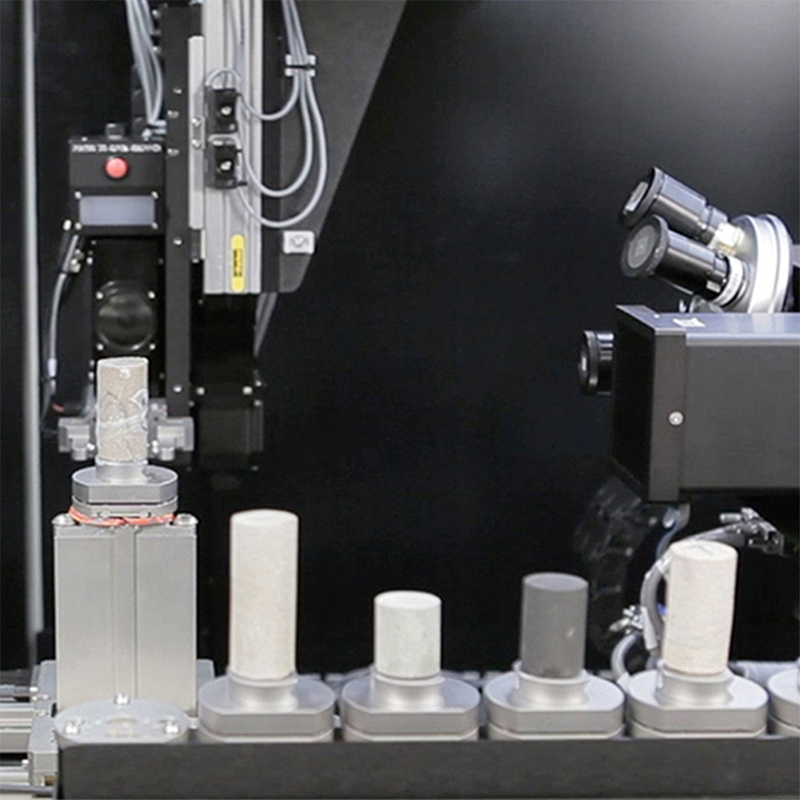

可选配件：可编程的自动进样装置最多可处理14个样品，原位接口组件可用于原位/四维成像

蔡司Versa X射线显微镜背后的技术

大工作距离高分辨率

RaaD的多功能优势

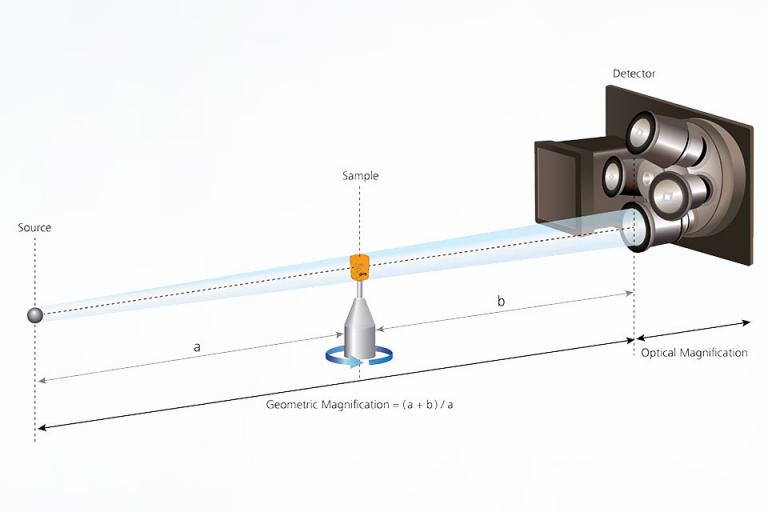

蔡司Xradia Versa所提供的两级放大技术实现了大工作距离下的高分辨率成像（RaaD），使您能够更高效地研究各种尺寸的样品，包括在原位样品仓内的样品。

与传统microCT相同，图像首先通过几何投影放大，随后投射到闪烁体上，将X射线转换为可见光图像，然后通过显微镜光学元件进行光学放大，最后由CCD探测器采集图像。

降低了对几何放大倍率的依赖，使蔡司Xradia Versa解决方案在较长工作距离内也可保持低至500 nm的亚微米空间分辨率。

ZEN navx以人为本设计的导航和控制

秉持以人为本的设计原则，不断提升操作的便捷性

ZEN navx导航和控制系统

蔡司研发人员对XRM用户进行了深入调研，以了解其面临的问题与挑战，包括用户偏好、实验补偿和应变方法。我们的专家团队通过这些数据，开发出系统内置导航、自动化工作流及智能系统方法，帮助新手用户更轻松高效地获取结果。对于专家级用户，ZEN navx提供显著的效率优势，解锁系统的全面功能，使其能够深入探索蔡司Versa XRM的各种功能。ZEN navx还提供类似信息图表的可视化功能，帮助您理解诸如图像分辨率、观察视野及效率之间的参数权衡。

ZEN navx包含一个内嵌式三维查看器，用于整合Volume Scout的功能，实现端到端三维导航。这简化了样品读取过程，可准确定位并识别特定的感兴趣区域，以获得分辨率更高的成像。

其余功能还包括ZEN navx文件传输工具（又称FTU），它可在您需要之时将显微镜数据准确放置于所需之处，从而避免了手动将数据从系统传输至工作站或随身携带硬盘进行存储的麻烦。此外，SmartShield功能在ZEN navx的支持下，可保护您的系统及样品免受损坏。

一分钟断层扫描

采用快速采集扫描技术（FAST）实现一分钟断层扫描

平板探测器技术（FPX）为FAST模式赋能

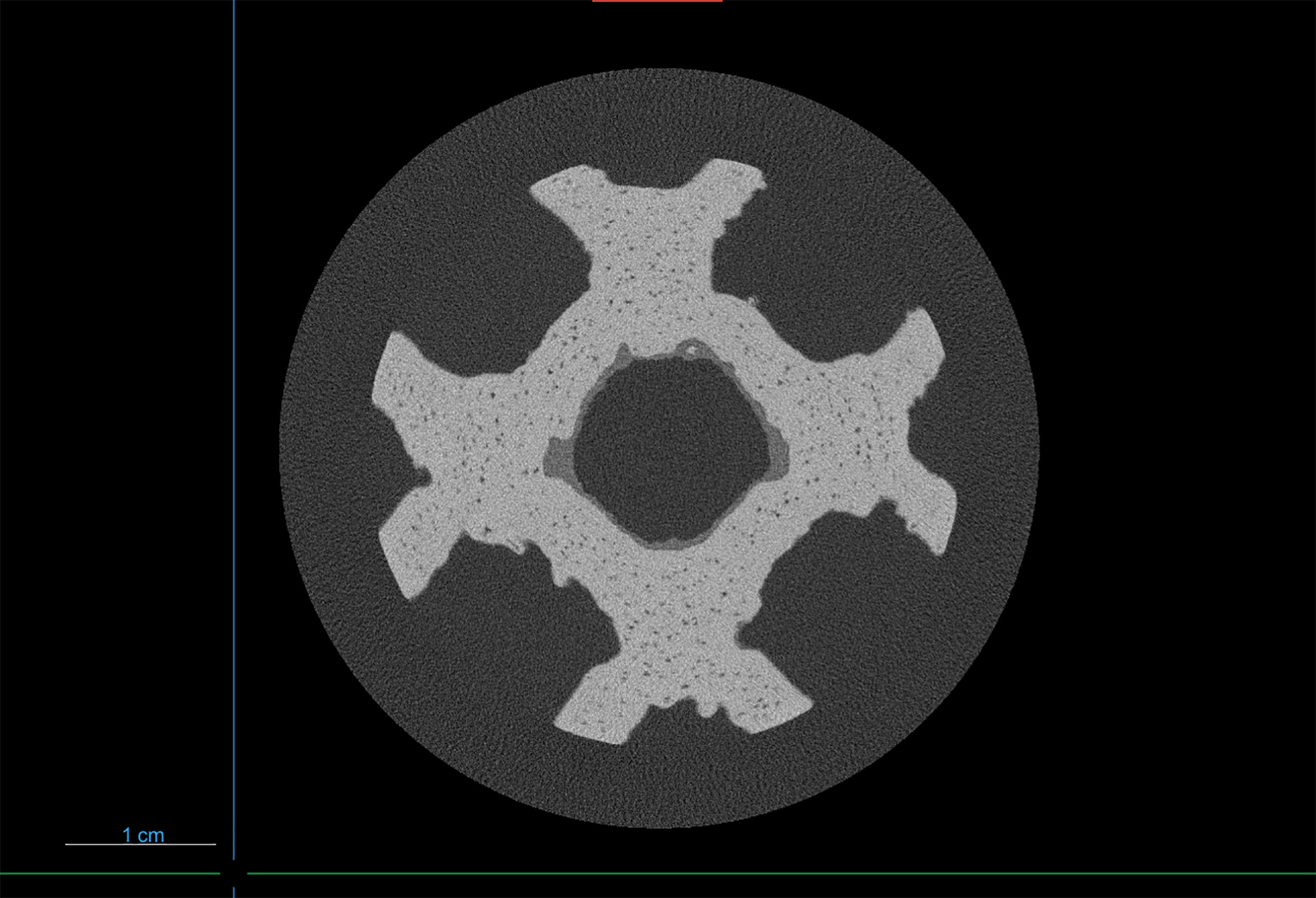

蔡司VersaXRM的FAST模式可通过连续的运动扫描，快速对所有样品进行三维图像采集。结合可选配的平板探测器（FPX），该模式可在X射线图像采集过程中以各种角度进行不间断的样品旋转，降低了传统步进式采集模式的延时。这使得在曝光时间低于0.5秒（对于大型、灵敏的FPX探测器而言，通常是这种情况）时，扫描速度得到了显著提升。预计采集时间一般在1分钟内至5分钟，若对图像质量要求较为宽松，采集时间甚至可低于20秒。

得益于ZEN navx内的Volume Scout工作流，FAST模式可对所有样品进行真正近乎实时的三维导航。FAST模式采集与Volume Scout无缝集成，可在复杂样品中实现近乎即时的反馈，并对准确的感兴趣区域进行真正的三维导航。

原位和四维研究

突破科学进步的极限

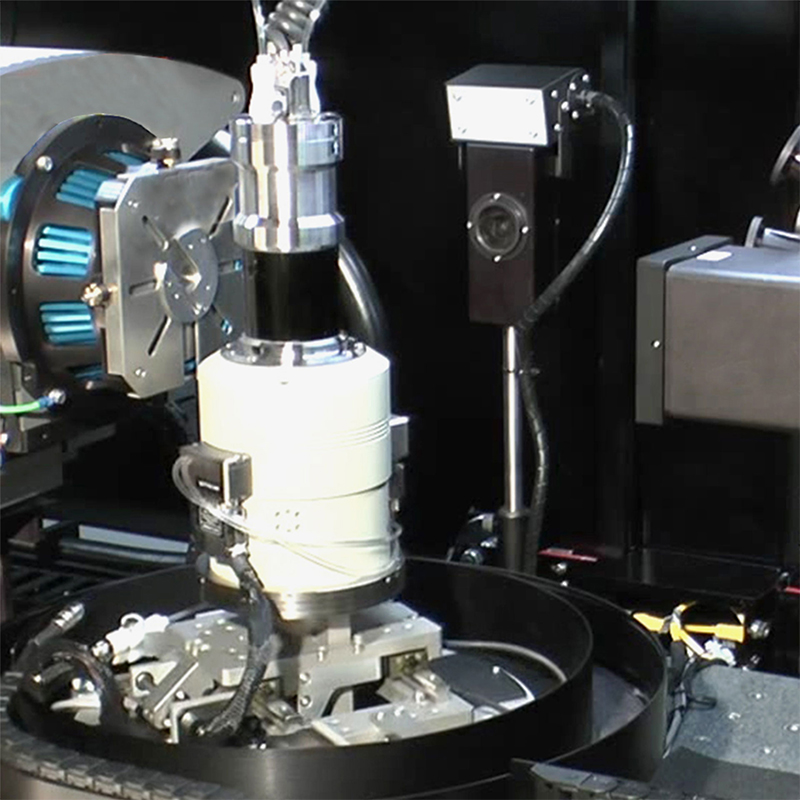

蔡司Versa X射线显微镜提供业内优异的三维成像解决方案，适用于高压流动池、拉伸装置、压缩装置以及热台等多种原位装置。利用X射线研究的无损性质，让您的研究超越三维空间，扩展到时间维度，实现四维实验。

这些研究要求样品远离X射线源，以安放各种类型的原位装置。在传统的microCT系统中，这一要求大大限制了样品能够达到的分辨率。蔡司Versa XRM采用两级放大架构和大工作距离高分辨率（RaaD）技术，确保高分辨率原位成像。

蔡司Versa XRM平台支持各种原位装置，包括用户自定义设计。您可以为蔡司Xradia XRM添加可选配的原位接口套件，包括机械集成套件、坚固耐用的布线导槽和其他设施（馈入装置），以及能够在Versa Scout-and-Scan或ZEN navx用户界面内简化控制的测试规程软件。如果您的需求已经超过了原位实验的分辨率极限，可将蔡司Xradia microCT或XRM升级为VersaXRM 730 X射线显微镜，并利用RaaD技术实现原位样品仓或装置内样品的高性能断层扫描成像。

关联显微镜

通过无损三维成像开始您的多尺度、多模式、多维显微镜分析

由于X射线的无损性及其成像样品类型和尺寸的多样性，关联显微镜技术通常始于蔡司Versa XRM或由之实现。

使用Versa的“定位和放大”（Scout-and-Zoom）或Volume Scout功能，您可以在样品受损前清晰定义感兴趣区域（ROI），避免过早地切割样品或进行其他方式的样品制备。无论是使用Versa物镜系列（高达40×-P）、纳米级蔡司Ultra XRM，还是蔡司光学、电子或FIB-SEM显微镜系列，都可以在大观察视野下快速定位，然后以更高的分辨率放大到感兴趣区域。这样便可防止样品过早损坏，同时将样品完整背景信息与关键信息相结合，实现高效的工作流程。

另外，它还可执行内部断层扫描或以三维形式清晰观察样品内部，进一步降低了失去感兴趣区域的风险。准确定位一个特定的“地址”，导航到该地址可进行精准高效的后续样品检测步骤，实现更高效率。

最后，在使用其他蔡司模式执行进一步分析（化学性质、表面等）前，在不同的条件下，通过原位和四维研究以及随时间的变化，对样品进行检测。

利用蔡司提供的极为广泛的显微镜解决方案，从无损三维X射线显微技术开始，进行多模态、多尺度、多维度分析。

确保您的投资无忧

持续改进和可持续升级

随着您成像需求的不断提高，您的设备也要不断提升。蔡司Versa XRM系列建立在现有蔡司Versa三维X射线显微镜平台的基础上，该平台可升级、可扩展且高度可靠，有助于您日后不断完善现有系统，让您的投资在未来也依然回报丰厚。选择目前适合您的系统，并根据您的需求进行扩展。

为确保您的系统能够提供最新功能并随时可维护，您可以在应用现场将平台转换为全新的X射线技术：您的蔡司Context microCT可转换为CrystalCT®或性能更强的Versa X射线显微镜。CrystalCT可转换为带LabDCT的VersaXRM 730。每个中端Versa平台均可升级至蔡司高端VersaXRM。

除了在使用现场进行设备转换外，我们仍在持续开发可提供新功能的新型模块，让您的设备功能更强大，如原位样品环境、特殊成像模式和用于提高生产率的模块。此外，定期发布的软件包含的新功能也适用于现有设备，从而增强和扩展您的研究能力。

让您的Versa更强大

高级重构工具箱

助您轻松获得新的重构技术

高级重构工具箱（ART，Advanced Reconstruction Toolbox）是一个创新的平台，您可通过该平台连续使用蔡司重构技术以丰富您的研究，并提高蔡司Xradia三维XRM投资回报率。这些蔡司产品基于人工智能及对X射线物理原理和客户应用的深刻理解，以全新的创新方式成功克服了极其困难的成像挑战。可选模块基于工作站的解决方案，获取便捷，简单易用。

SmartShield 轻松保护样品，优化实验设置

SmartShield是保护您样品和显微镜的解决方案。该自动防撞系统在ZENnavx和Scout-and-Scan控制系统中运行，助您从容使用Versa。仅需一键，SmartShield就会根据您的样品尺寸创建一个数字化防撞圈。
在用于VersaXRM730和VersaXRM615的ZENnavx中使用SmartShieldLite，您可立即保护高透明度、高反射系数的扁平样品，或是直径小于1mm的样品。

使用SmartShield，您将在以下几方面受益：
