光学三维扫描

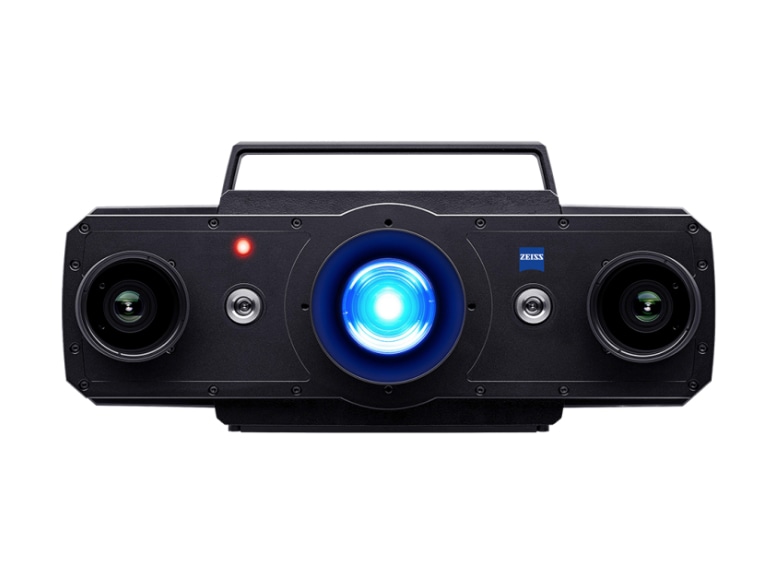

蔡司ATOS 5X
用于车身检测
ATOS 5X为车身检测提供先进的三维扫描技术。强大的光源和高速技术可对整个车身进行快速准确的测量。
- 极亮的激光光源
- 坚固耐用的传感器设计
- 数据质量高
高速技术
ATOS 5X使用内置的激光光束压缩机产生超强光束。如此便能在很短的曝光时间内测量长达1000 mm的区域。因此，ATOS 5X的采集时间仅为0.2秒。
自动扫描大面积测量区域
ATOS 5X配备强大的光源，可扫描较大的测量体积，从而实现高测量速度。ATOS 5X与ATOS ScanBox系列相结合，是适用于工具制造、冲压和车体制造车间的高端扫描系统。
ATOS 5X的特点
该系统的使用在提高效率和加快流程方面具有诸多优势。
极亮的激光光源
对环境光不敏感
曝光时间短
甚至适用于深暗或反光表面
高分辨率
低噪声级和准确覆盖复杂几何形状
坚固耐用的传感器设计
环境条件不佳也具有高精度
无干扰数据传输
利用光纤电缆进行智能传感器通信
工艺可靠性
保证所有工业应用的安全
利用蔡司数据质量进行快速检测
加快工作进程

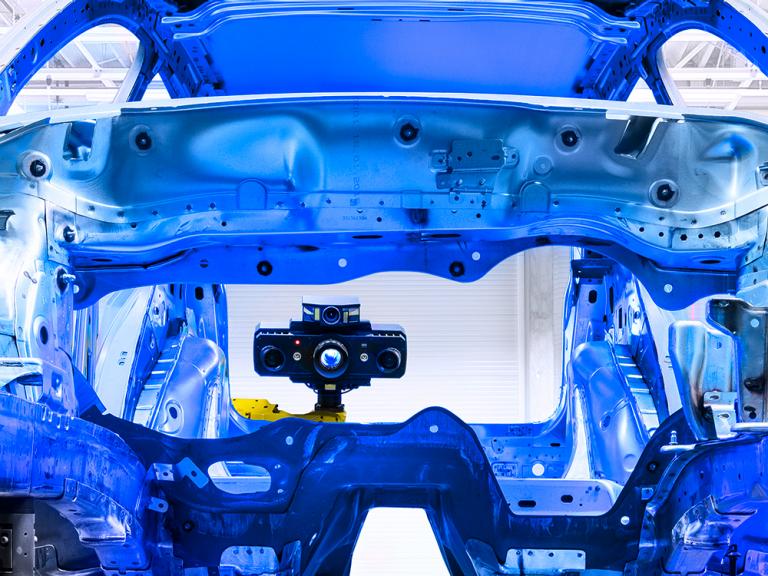

使用ATOS 5X，一般只需30分钟即可完成整个车身内外的自动测量，并准确覆盖复杂的几何形状。 这一系统尤其适用于车身测量和匹配、整车检测以及车身制造质量控制，可实现高通量。
达到出色的数据质量
ATOS 5X为悬挂件、侧板和整车身的全面工艺流程和质量控制提供全场数据。 传感器采集的数据质量极佳，三维模型的细节分辨率很高，满足进一步检测特征线、半径、切边和孔样等的需求。
特点
在实际物理装配之前，通过对测量部件进行虚拟对齐，可尽早评估间隙和齐平或功能尺寸的信息。另外一个优势是以集中的方式评估来自不同部门甚至不同供应商的测量结果。由此一来，无需车身测量和匹配，即可对车身进行分析。
有效的分析工具
蔡司INSPECT提供一站式服务
扫描、检测和报告：该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果，直接进行必要的修正。使用蔡司INSPECT进行综合分析，获得全面的报告，并将测量结果整合到现有流程中。
| 技术规格 ATOS 5产品系列 |  ATOS 5 |  ATOS 5X |  ATOS 5 for Airfoil |  蔡司ATOS LRX |
|---|---|---|---|---|
| 系统用于： | 高速三维扫描 | 大型自动扫描 | 准确扫描微小细节 | 超大型三维扫描 |
| 光源 | LED | 激光 | LED | 激光 |
| 单次扫描的测量点 | 800或200万 | 1200万 | 1200万 | 1200万 |
| 工作距离 | 880mm | 880mm | 530mm | 1810mm |
