光学三维扫描

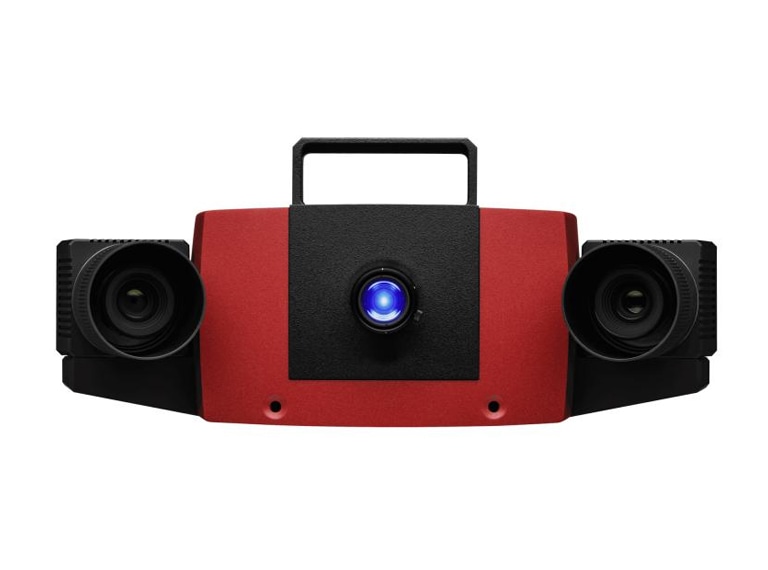

ATOS Compact Scan
适用于多种应用的移动三维扫描仪
ATOS Compact Scan是一款设计用于多种应用的便携式三维扫描仪。该扫描仪既准确又灵活，是满足各种扫描需求的理想选择。
- 全面检测
- 可扩展的视野
- 用户操作无忧
特点
ATOS Compact Scan在精度、清晰度和完整性方面都达到了基准水平。
优势
全面检测
集扫描、探测、跟踪于一体。
在短时间内对部件进行数字化处理和分析。
灵活性
集扫描、探测、跟踪于一体。
测量体积多样，既可扫描硬币，也可扫描汽车。
机动性
用户操作无忧。
轻巧便捷的移动式三坐标计量产品。
技术数据
ATOS Compact Scan延承ATOS系列产品的精密计量技术，满足不同分辨率的需求。
规格参数
| 传感器 | 相机 | 计算机 |
|---|---|---|
| 电源：AC 110/230 V，50-60 Hz | 分辨率：800万或1200万像素 | 固定式：工作站 |
| 重量：约4 kg | 连接：千兆以太网 | 移动式：笔记本电脑（通过Thunderbolt 3接口） |
| 距离调整：激光指示 | 扫描速度：约1秒 | 操作系统：Windows 10 |
| 操作温度：5 °C至40 °C（无冷凝） | - | - |
| 线缆长度：10 m | ||
测量体积(MV)
| 相机规格 小型测量物 | 相机规格 300 | 相机规格 500 |
|---|---|---|
| MV170：170 × 130 mm² | MV600：600 × 500 mm² | MV1200：1200 × 1000 mm² |
| MV80：80 × 60 mm² | MV350：350 × 250 mm² | MV700：700 × 500 mm² |
| MV45：45 × 35 mm² | MV170：170 × 130 mm² | - |
配件
| 包含 | 选项 |
|---|---|
| 接触式探针 | 参考点框 |
| 标定物 | 探针套件 |
| 点标 | 手动螺旋台，配有螺纹孔样 |
| 支架 | 1轴自动化系统：移动式机动转动台 |
| 装运箱 | 3轴自动化系统：配有倾斜旋转装置和垂直轴的机动装置 |
| - | 摄影测量 |
应用领域
本光学三维扫描仪具有可缩放测量区域的特点，并内置扫描和跟踪功能，非常适合应对各种测量挑战。

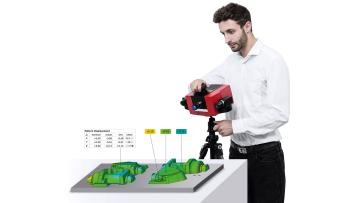

全面理解
掌握生产工艺所需的各种尺寸数据。

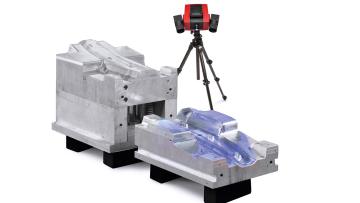

检测
根据CAD或图纸检查工具和部件。

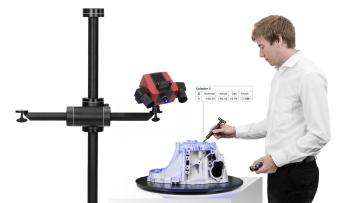

扫描和探测
由一个系统实现扫描、探测及跟踪等功效。

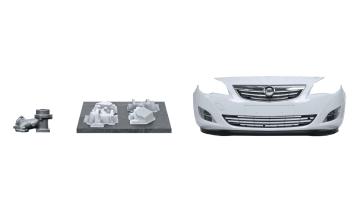

优势
无论扫描小型或大型物体，都能获得高分辨率的全场效果。

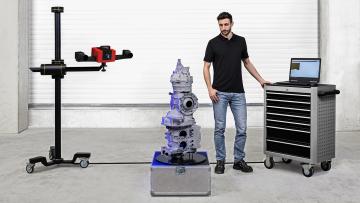

逆向工程
生成部件的数字化副本

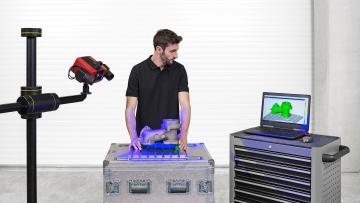

优化
采用实时跟踪技术校准部件。
有效的分析工具
蔡司INSPECT提供一站式服务
扫描、检测和报告：该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果，直接进行必要的修正。使用蔡司INSPECT进行综合分析，获得全面的报告，并将测量结果整合到现有流程中。
