光学三维扫描

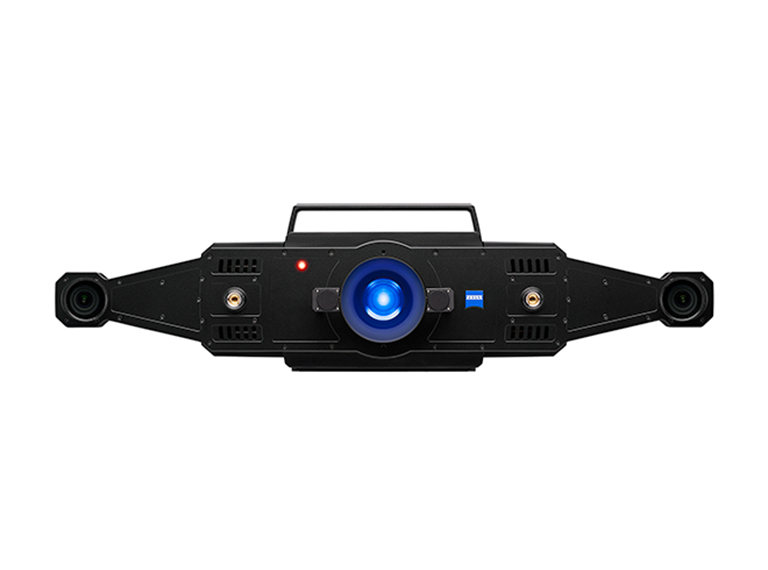

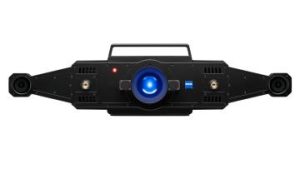

ZEISS ATOS LRX
大型部件的三维扫描专家
- 大型部件的准确数据采集
- 即使是复杂的几何形状依然能获得高分辨率数据
- 适用于工业应用的坚固设计
快速获取大面积测量区域的全场数据
凭借超亮激光光源和高达4平方米的大测量区域，ZEISS ATOS LRX可在短时间内提供准确的全场数据。只需一次扫描，传感器便能捕捉多达2 × 1200万个坐标点。
满足工业需求的三维扫描系统
该传感器可满足工业用户的高计量要求。该三维扫描仪与ZEISS INSPECT这一广泛认可的三维测量标准配合使用，可无缝指导您完成扫描、检测和报告的完整工作流。
快速数字化，高分辨率数据
ZEISS ATOS LRX提供准确的全场高分辨率数据，即使是复杂的几何形状和自由形状表面也不例外。超亮激光光源与大面积测量区域相结合，减少了所需的扫描次数。

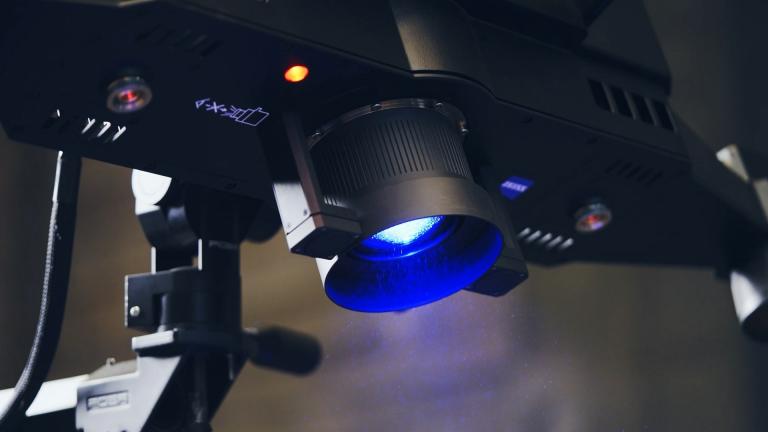

设计坚固耐用
一体化软件

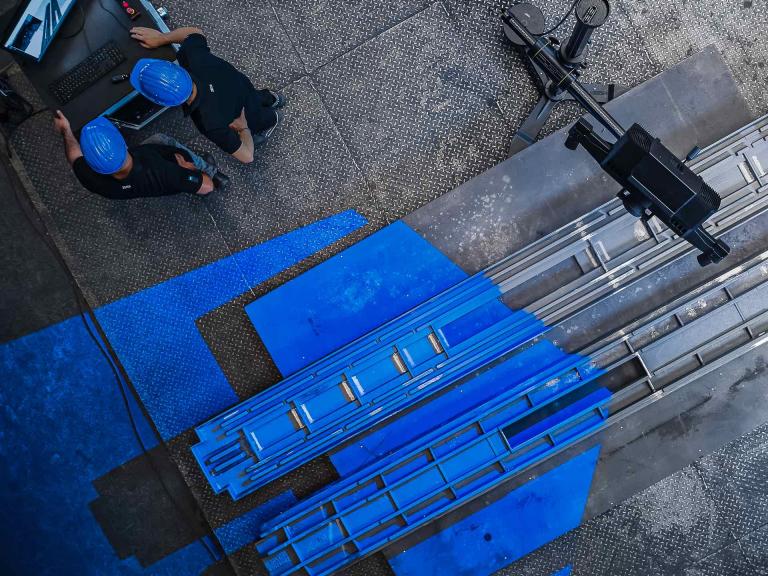

新一代激光光源
ZEISS ATOS LRX配备了先进的超亮激光光源，即使在恶劣的环境光条件下依然能进行三维扫描。通过捕捉大面积的测量区域，该系统成为了快速大面积扫描表面的首选，即使是黑暗或闪亮的表面，依然能提供准确的高分辨率数据。
激光压缩机
内置激光光源压缩机，将多个激光光源捆绑在一起，产生非常明亮的光线。它可以在很短的曝光时间内照亮整个测量区域（最多4平方米），从而提高扫描速度。

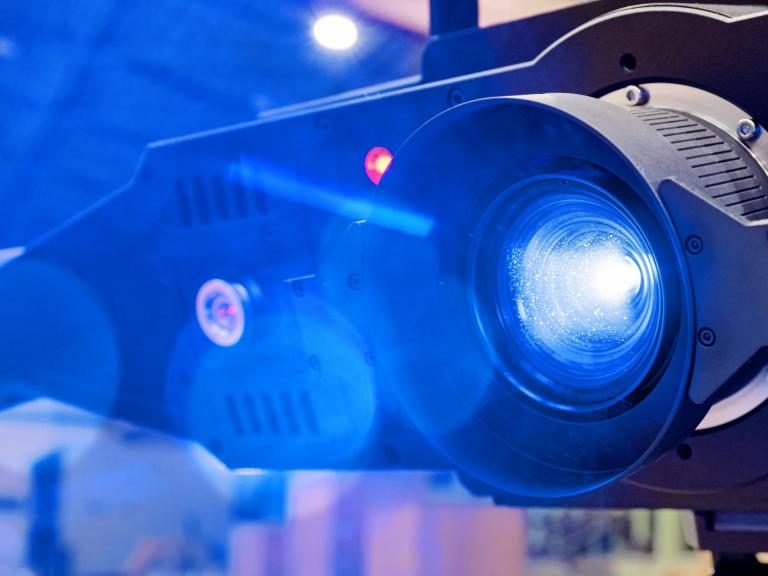

高度安全

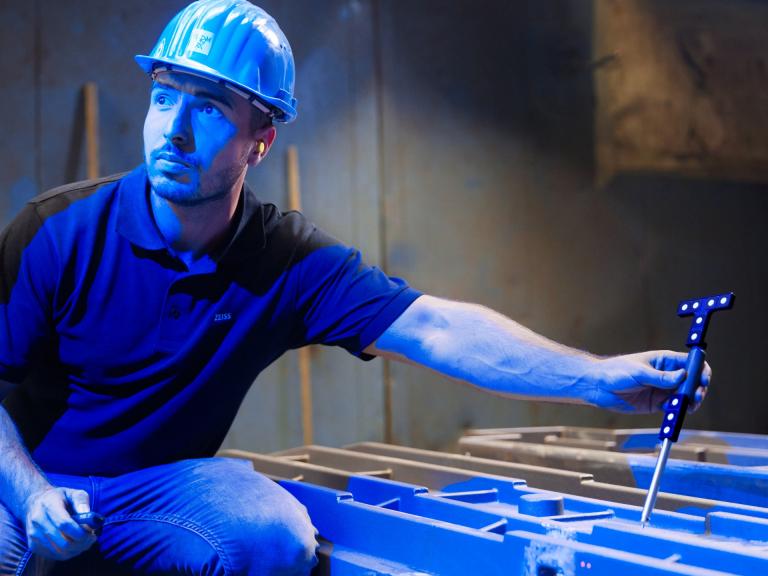

互动功能
ZEISS ATOS LRX支持探针测量、实时跟踪和反投影等交互式功能。传感器可由电脑或遥控器控制。
ZEISS ATOS LRX 可靠易用
ZEISS INSPECT

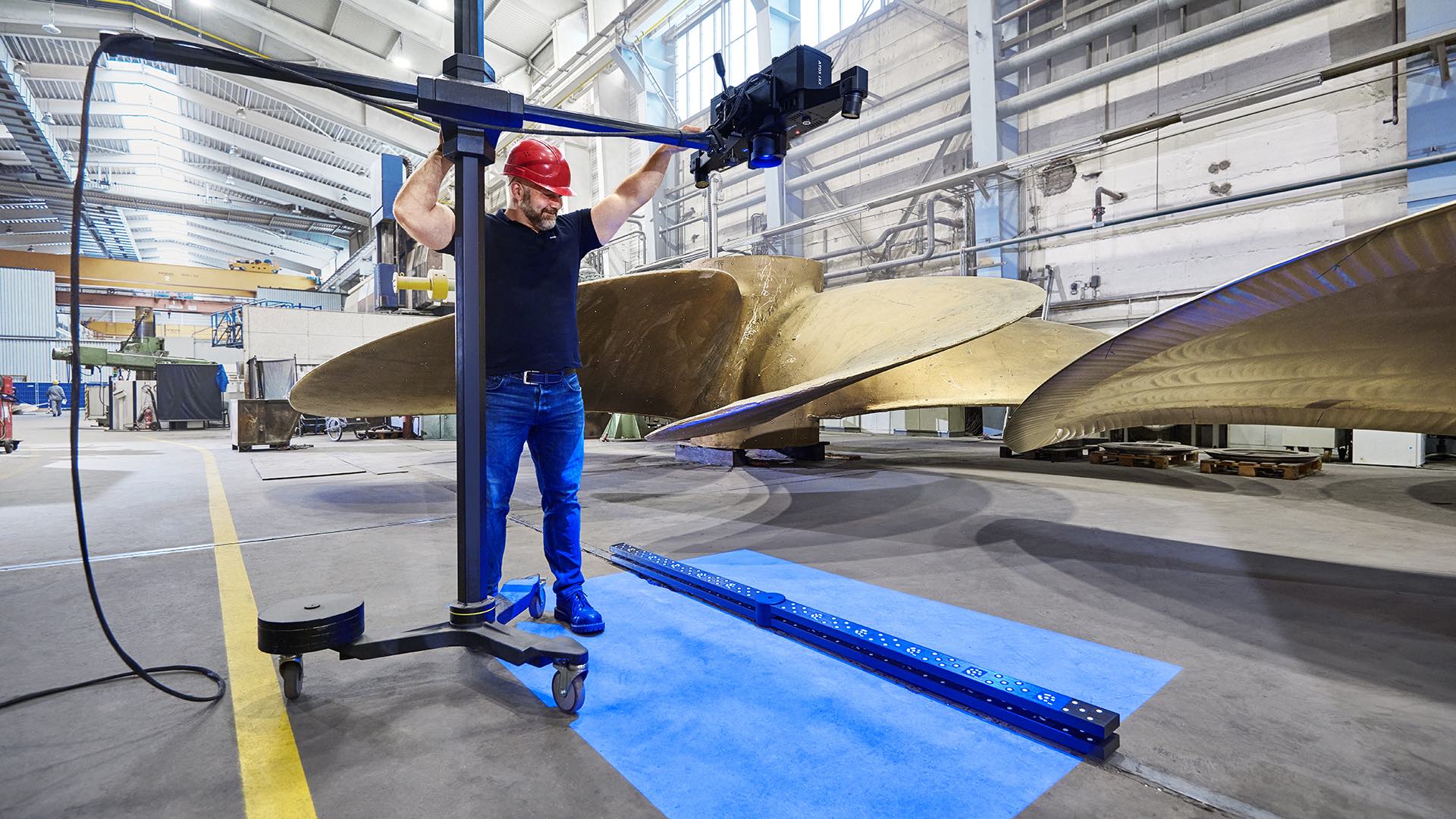

HyperScale：无延迟重新标定
全新的HyperScale软件功能专为非常快速的现场标定而设计。只需对DAkkS认证的长度标准进行一次测量，即可完成标定。
可在多个行业发挥强大作用

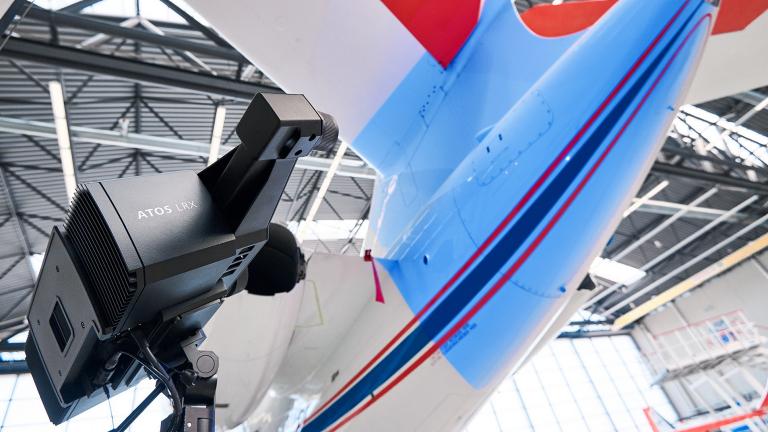

航空航天

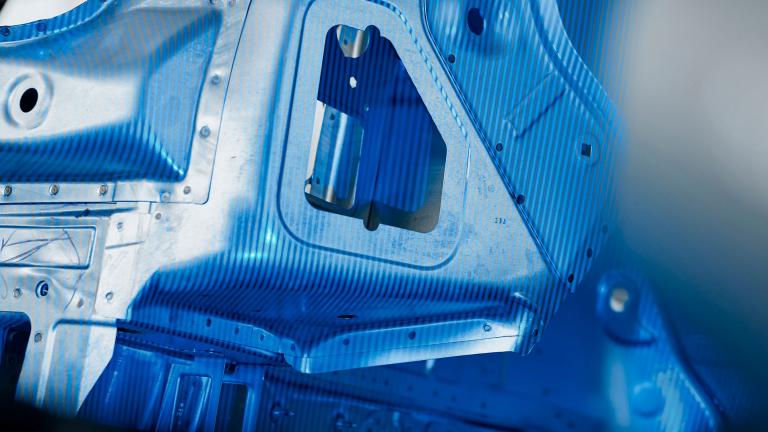

汽车
ZEISS ATOS LRX用于在汽车设计中对油泥模型等表面进行数字化处理。由于测量面积较大，传感器在将油泥涂抹到模型上后，可快速进行标称-实际比较。在碰撞测试中，ZEISS ATOS LRX可对碰撞车辆进行快速三维扫描。

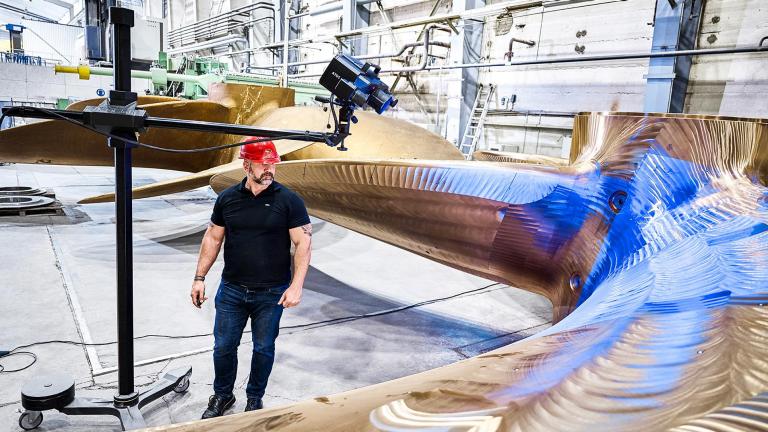

造船业

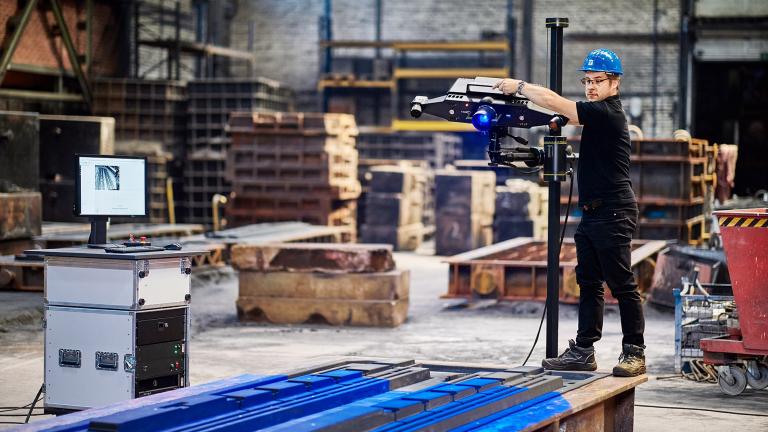

工具制造和机械工程
ZEISS ATOS LRX优化了部件和工具的设计。利用该传感器，可对模型、半模和铸坯(如成形工具)进行高分辨率数字化处理。在机械工程领域，三维扫描仪加快了对大型接组件的质量控制。
风能
独家客户见解：Siempelkamp Gießerei
德国Siempelkamp Gießerei公司与蔡司合作，安装了非接触机器人测量间。测量间的核心是专为大型测量领域和坚固的环境而开发的三维扫描仪ZEISS ATOS LRX。得益于其强大的激光光源，该扫描仪能在极短的时间内提供全场数据。软件可自动显示实际三维坐标与CAD数据之间的全场偏差。根据这些信息，铸造厂能够尽快识别、分析和纠正质量偏差。

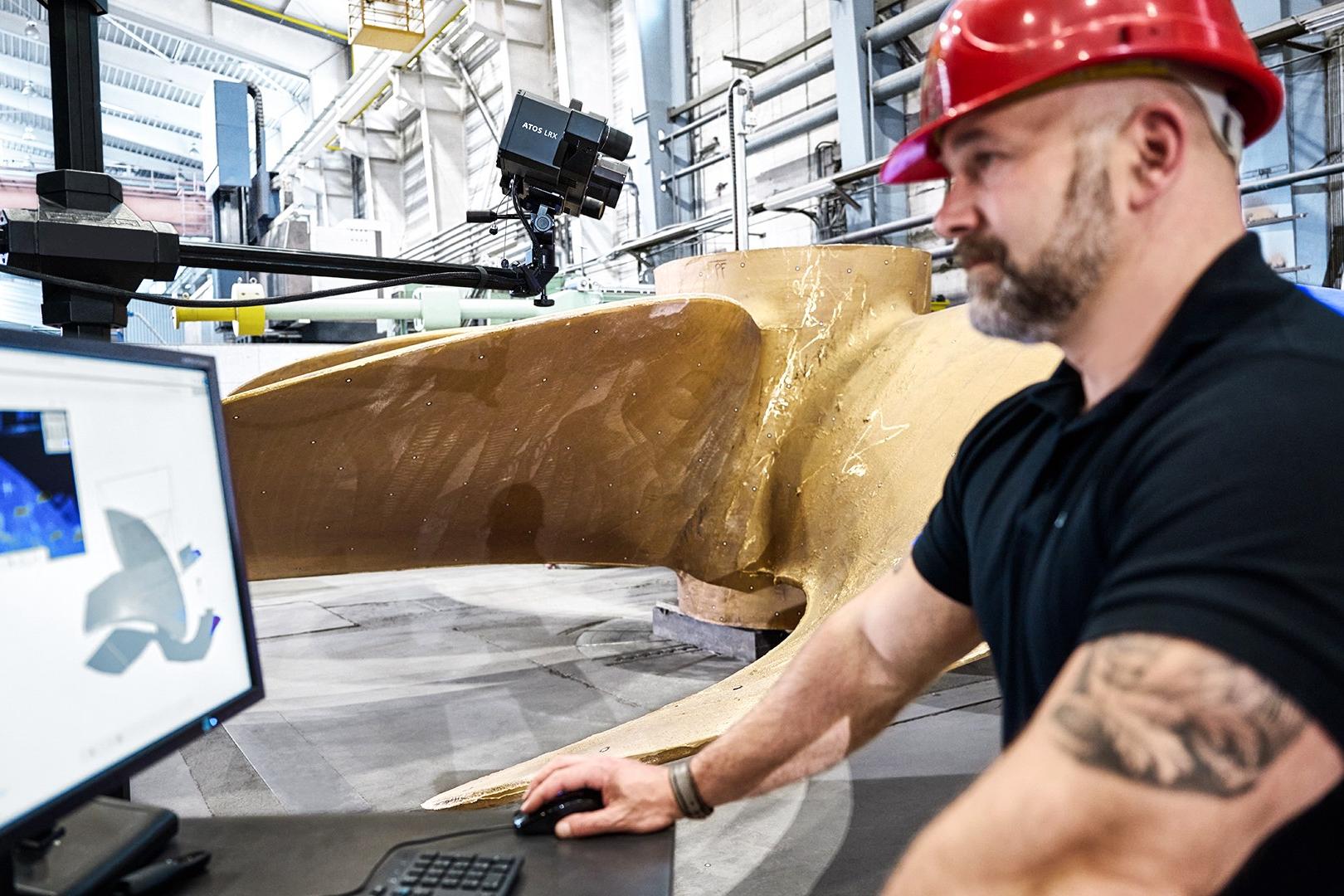

有效的分析工具
蔡司INSPECT提供一站式服务
扫描、检测和报告：该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果，直接进行必要的修正。使用蔡司INSPECT进行综合分析，获得全面的报告，并将测量结果整合到现有流程中。

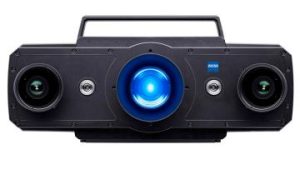

ATOS 5系列
ATOS传感器专为满足工业的计量要求而定制。即使在恶劣的条件下，它们也能提供绝对准确和可溯源的测量结果。三维传感器使用结构蓝光，进行非接触扫描操作。

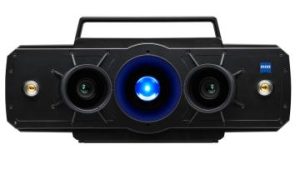

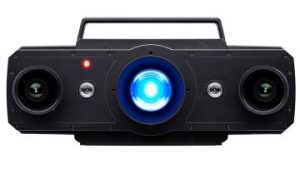

| 技术规格 ATOS 5产品系列 |  ATOS 5 |  ATOS 5X |  ATOS 5 for Airfoil |  蔡司ATOS LRX |
|---|---|---|---|---|
| 系统用于： | 高速三维扫描 | 大型自动扫描 | 准确扫描微小细节 | 超大型三维扫描 |
| 光源 | LED | 激光 | LED | 激光 |
| 单次扫描的测量点 | 800或200万 | 1200万 | 1200万 | 1200万 |
| 工作距离 | 880mm | 880mm | 530mm | 1810mm |
