SC系列影像仪
思诚手动影像测量仪
优质的光学系统，可以精确控制定位
手动影像测量仪具有高精度、高可靠性、结构设计合理、造型美观、操作使用简单，维修方便等特点，该机X、Y、Z三轴由手动控制；使用无牙螺母传动，可以精确控制定位，Z轴采用T型丝杆传动，带有自锁功能。
- 可以实现简易的3D测量
- 可以实现数据自动记录
- 测试图像自动保存等功能
变倍同步显示
测量的切换倍率时，软件自动同步更新倍率的显示。
手动CNC功能
手动测量机也能实现程序化编程测量，解决不同测量人员测量数据差异。
逆向图纸导入导出
CAD图形导入导出双向操作，可比对测量，可出逆向导图，灵活使用。
实现软件调光
可以实现软件调光，具有数字记录灯光亮度值（避免手动旋钮调光带来的人为误差）。
基本测量功能
可测几何量
点、线、圆（最大、最小和平均）、弧、多样曲线周长和面积、椭圆、矩形、四边形、槽、R 角、环、间距、距离、点群、直径等。
可构造测量
实现中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、 轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
形位公差，标注功能
直线度、平面度、圆度、垂直度、倾斜度、平行度、位置度、对称度、同心度等。半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注。
| 思诚手动影像测量仪技术参数 | 名称 | 规格及参数 |
|---|---|---|
| 设备主体 | 机械结构 | 大理石主体结构，膨胀系数小，物理特性稳定 |
| 载物台 | 铸铁材质，物理特性稳定 | |
| XY轴光栅尺 | 0.001mm分辨率玻璃光栅尺 | |
| XY轴导轨 | 高精度V型交叉导轨 | |
| Z轴导轨 | 高精度线性导轨 | |
| XY轴传动 | 10mm螺距无牙螺杆 | |
| 光学系统 | 相机 | 1/2英寸靶面130万像素彩色数字相机 |
| 镜头 | 0.7-4.5X手动变倍卡位镜头 | |
| 电子放大倍率 | 36-233X（21.5寸显示器） | |
| 视野范围 | 1.4*1.1 mm（0.7X） - 9.1*6.9 mm（4.5X） | |
| 透射光 | 球积分平行光路LED透射光源、255级任意可调 | |
| 表面反射光 | 3环LED反射光源、255级任意可调 | |
| 电控系统 | 控制器 | SC-HD600 |
| 软件系统 | 测量软件 | SC-M（标准版本） |
| 电脑系统 | 电脑主机 | Intel I3处理器，4GB内存，240G SDD,21.5寸显示器,键鼠 |
| 附件 | 校正块 | 光刻标准元素校正块 |
| 出厂合格证 | SC出厂合格证 | |
| 出厂检验报告 | SC出厂检验报告 | |
| 硬件说明书 | 硬件说明书、软件说明书 | |

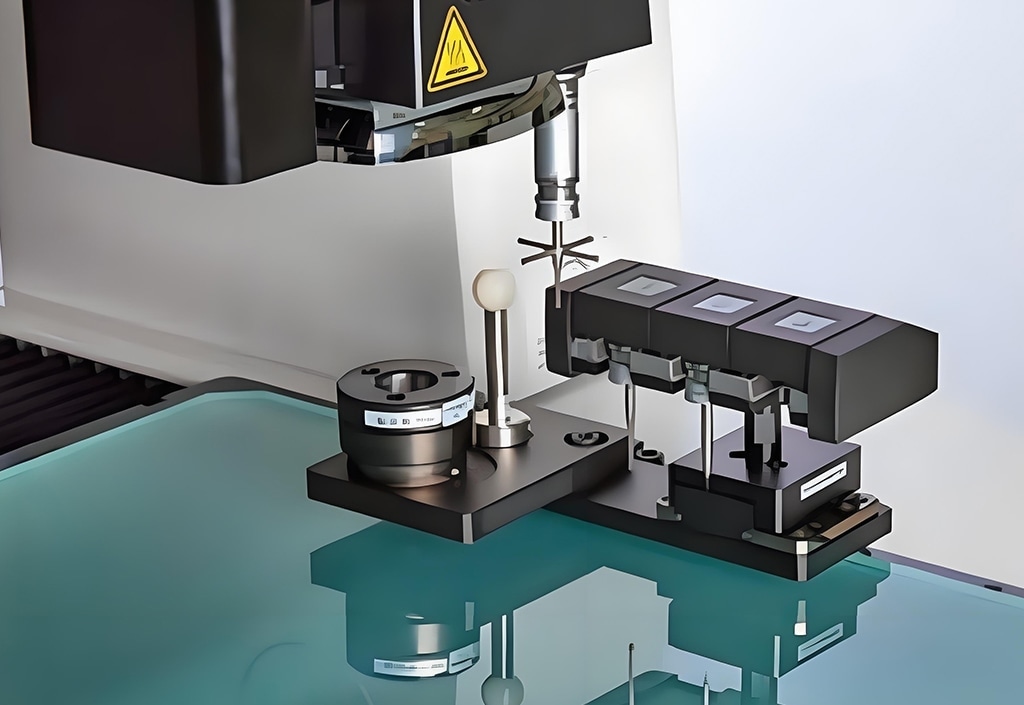

| 可选配置 | 探针系统 | Renishaw MCP探针 |
| 其它镜头 | 手动变倍同轴光镜头 | |
| - | - | - |
