SC系列影像仪

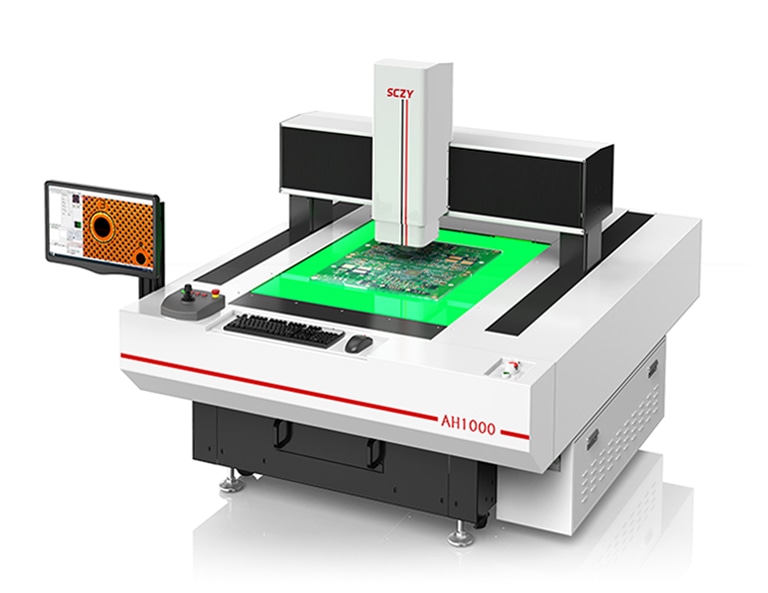

思诚龙门式全自动影像仪
尺寸较大的产品具有更高的测量性能
优质的光学系统、操作简便的测量软件。该机X、Y轴采用最先进的直线电机、Z轴采用松下全闭环电机驱动
- 可以实现简易的3D测量
- 平面度高度测量功能
变倍同步显示
测量的切换倍率时，软件自动同步更新倍率的显示。
CNC测量功能
全自动测量机能实现程序化测量，实现批量检测需求，解决不同测量的数据差异。
图纸导入导出
CAD图形导入实现快速编程，测量图形导出CAD图形，实现图形对比测量，逆向导图。
实现软件调光
可以实现软件调光，记录灯光亮度值（避免不同操作灯光亮度不同带来的人为误差）
基本测量功能
可测几何量
点、线、圆、弧、多样曲线周长和面积、椭圆、矩形、四边形、槽、R 角、 环、距离、角度、直径等。
形位公差评定
直线度、平面度、圆度、垂直度、倾斜度、平行度、位置度、对称度、同心度等。
自动寻边功能
取点选边时可鼠标自动找直线、点选圆、框选区域测圆、自动圆、自动圆弧。
| 思诚自动影像测量仪技术参数 | 名称 | 规格及参数 |
|---|---|---|
| 设备主体 | 机械结构 | 大理石主体结构，膨胀系数小，物理特性稳定 |
| 载物台 | 光学玻璃 | |
| 光栅尺 | 0.001mm分辨率贴片式金属光栅尺 | |
| 导轨 | 台湾上银精密线性导轨 | |
| 三轴丝杆 | 台湾TBI 研磨级滚珠丝杆 | |
| 光学系统 | 相机 | 1/2英寸靶面130万像素彩色数字相机 |
| 镜头 | 0.7-4.5X手动变倍卡位镜头 | |
| 放大倍率 | 40-262X（24寸显示器） | |
| 视野范围 | 9.1*6.9mm（0.7X）- 1.4*1.1mm（4.5X） | |
| 透射光 | 球积分平行光路LED透射光源（255级任意可调） | |
| 表面反射光 | 4环8区程控LED反射光源 （255级任意可调） | |
| 电控系统 | 控制器 | SC-300（全闭环） |
| XZ轴电机 | “汇川”交流伺服电机 | |
| Y轴电机 | 日本“松下”交流伺服电机（驱动器闭环） | |
| 操作盒 | SC-A型操控盒 | |
| 软件系统 | 测量软件 | SC-CNC（标准版） |
| 电脑系统 | 电脑主机 | I5-11代处理器，16G内存，240G SDD，24寸显示器，键鼠 |
| 附件 | 校正块 | 光刻标准元素校正块 |
| 出厂合格证 | SC出厂合格证 | |
| 出厂检验报告 | SC出厂检验报告 | |
| 硬件说明书 | 硬件说明书、软件说明书 | |
| 可选配置 | 激光系统 | 点激光、点光谱传感器 |
| 探针系统 | Renishaw MCP探针、PH+TP20探针 | |
| Z轴加高 | Z轴行程加高至300mm-400mm | |
| - | - | - |
