蔡司METROTOM 1
一次扫描，深入洞察
ZEISS METROTOM 1 是您前进的快速途径：无需任何部件准备即可捕获精确的 3D 数据。采用计算机断层扫描技术，您可以无损扫描部件并查看内部。测量、分析和检查隐藏的缺陷和内部结构。与蔡司 INSPECT 软件相结合，它达到了一个新的维度，可以简化您的质量控制。
- 快速、直观、高精度
当内部很重要时
ZEISS METROTOM 1 代表着易用性、精确的 3D 数据和由外而内的质量控制。

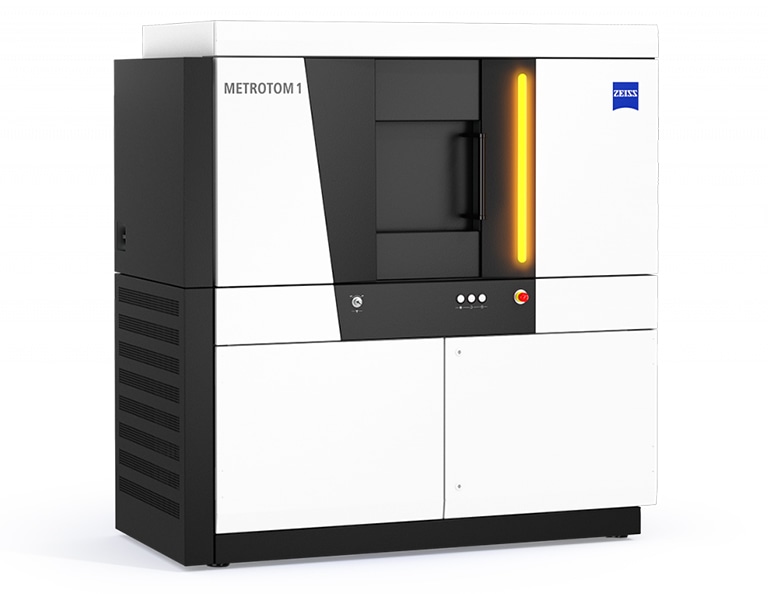

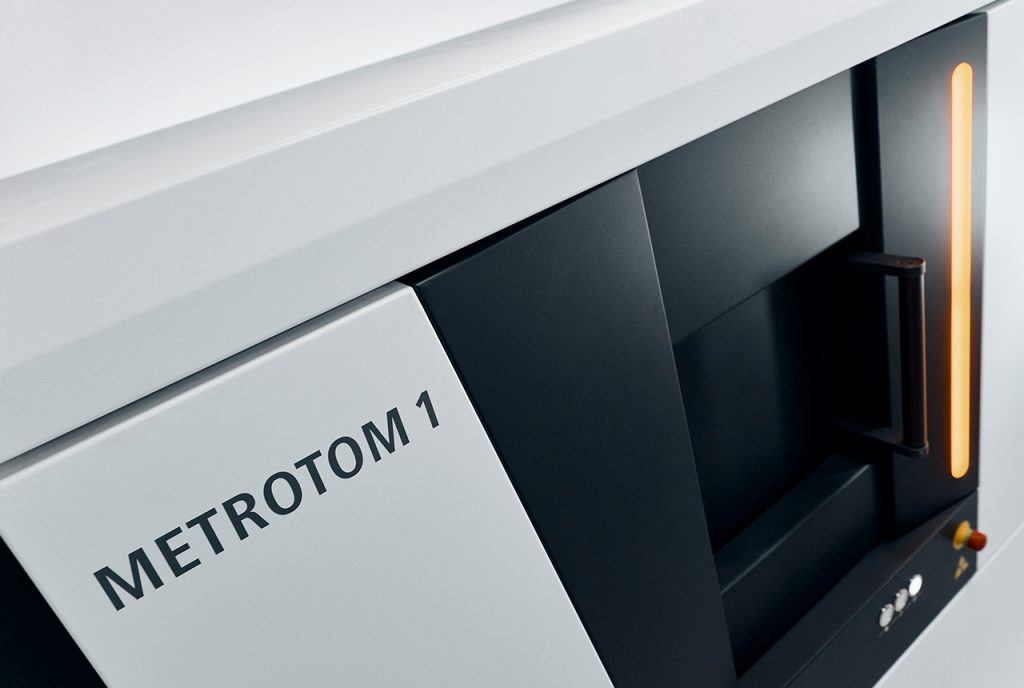

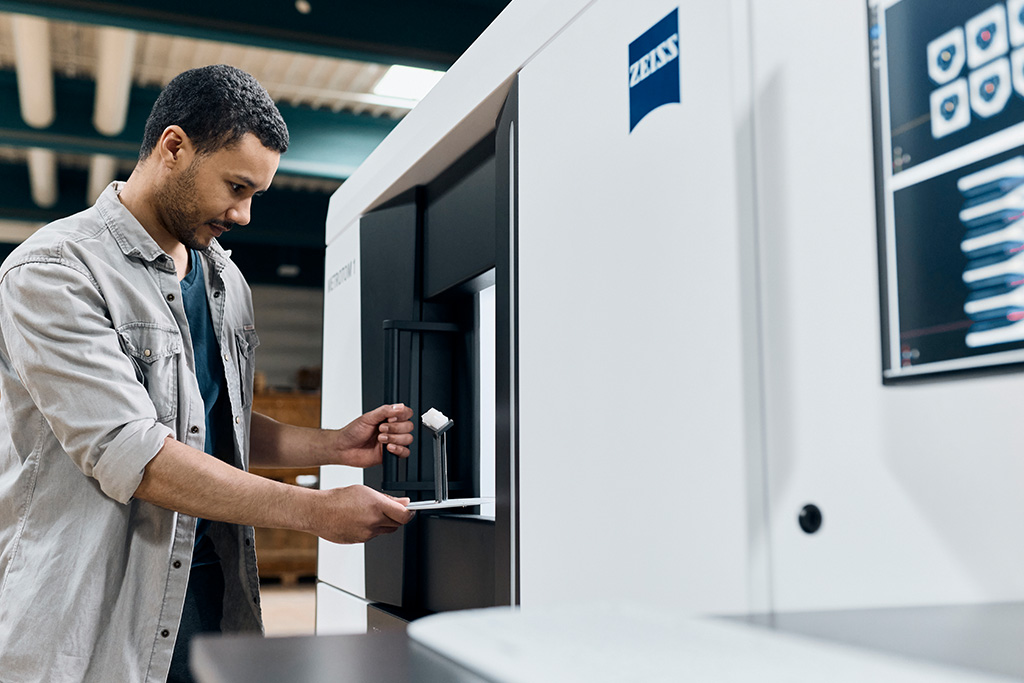

紧凑且易于操作的系统
系统操作简单，使各种用户能够启动测量过程并捕获精确数据。 METROTOM 1 的特点是尺寸紧凑，可轻松融入您的空间。 只需按一下按钮，一步即可开始您的内部测量和检查。 为了保持低维护成本，智能而紧凑的解决方案配备了一个封闭的 X 射线管。
无需部件准备即可捕获 3D 数据
使用 METROTOM 1，您可以使用无损扫描检查内部结构和缺陷。 在开始测量过程之前，无需准备部件。 在扫描下一个零件时，您可以检查或逆向工程前一个零件。

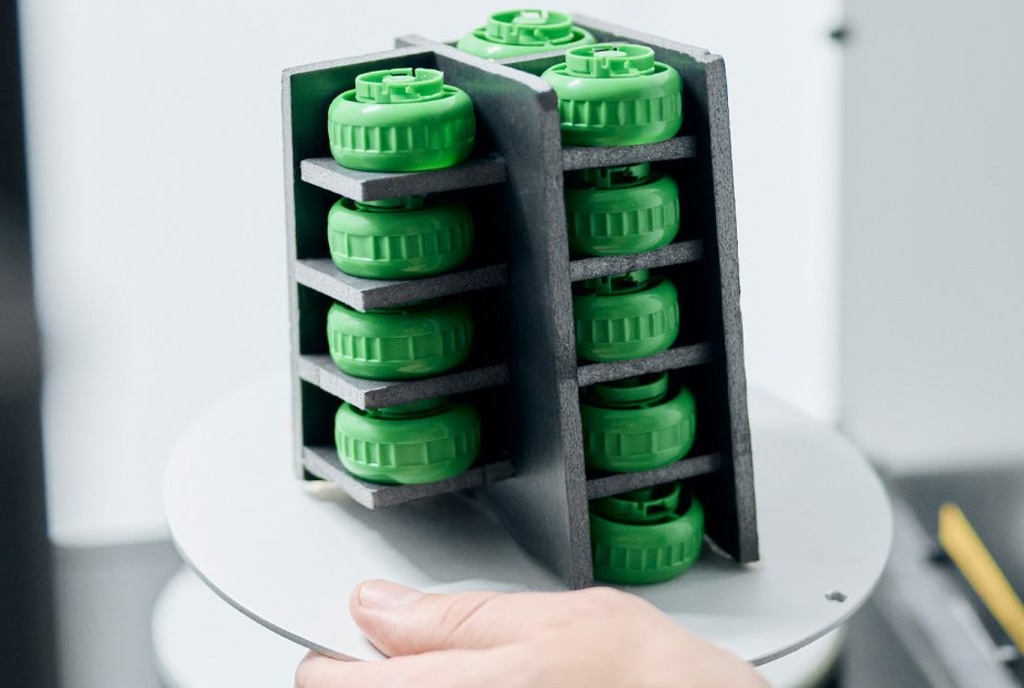

多部件扫描
METROTOM 1最具效率的功能之一是可同步测量多个工件。 其原理简单高效：在测量空间内实现批量工件的优化布局。 最终成效：在保证质量的前提下，显著缩短单件扫描时间。 ZEISS INSPECT软件会自动分离并评估各个工件，测量结果可即时生成检测报告。

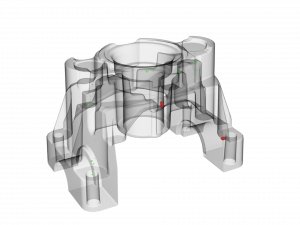

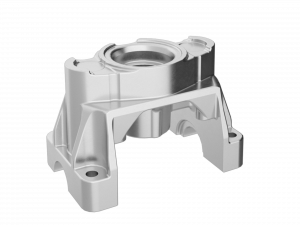

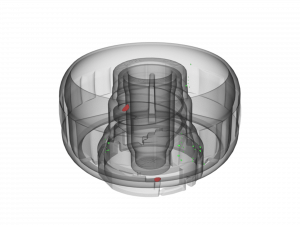

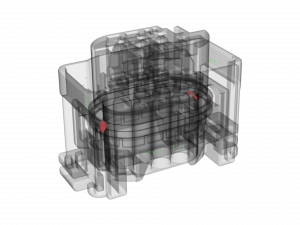

检查内部结构和缺陷

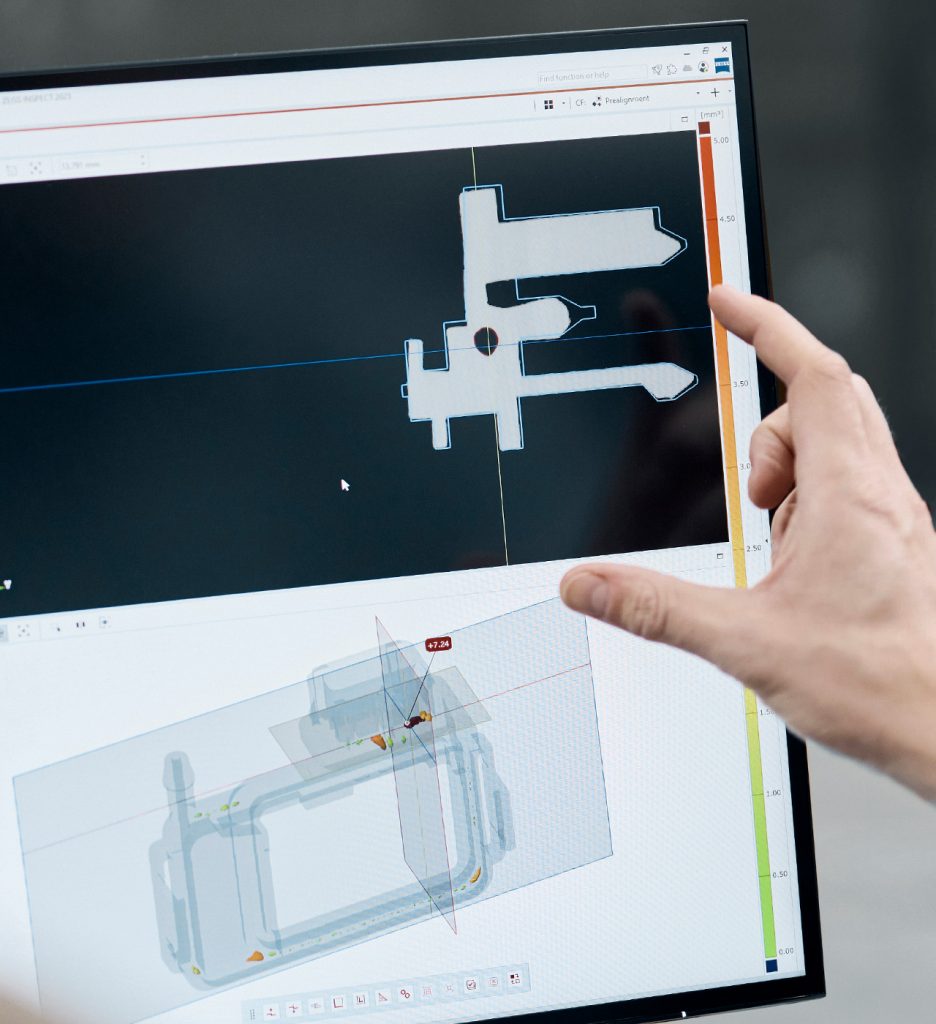

搭载ZEISS INSPECT系统的METROTOM 1将为您提供全流程测量指引。 通过三维可视化扫描数据检测，可全面获取工件所有尺寸参数——包括隐藏特征。 仅需一次扫描即可完整捕获内外部结构，轻松实现逆向工程。 其核心优势体现为：
- 中小型部件的 3D 扫描
- 精确测量
- 质量检验和保证
- 对废品进行深入分析
- 根据 CAD 检查组件
智能一体化概念
电压、功率、曝光时间和步数是计算机断层扫描 （CT） 的一些重要测量参数。 ZEISS METROTOM 1 与 ZEISS INSPECT 一起作，可自动确定这些值的参数。 该软件为您提供最佳起始值，以降低设置扫描的复杂性。 METROTOM 1 依赖于简单的作、快速采集和直观的评估功能。 您可以信赖的一体化概念。
特征
蔡司3D X射线技术提高了检测塑料或金属部件内部隐藏结构的精度和效率。 快速、无损地生成高分辨率体积数据，从而确保了可靠的质量保证。
主动温度平衡，获得精确结果
METROTOM 1专为多种复杂工况设计。 除采用坚固耐用的结构外，该系统还具备抵抗内部温度波动的防护能力。 其主动式冷却系统确保持续稳定运行：通过精确维持系统内外温度一致，有效避免零部件热膨胀问题的产生。 这款搭载前沿技术的测量系统采用重型稳定架构，堪称工业应用的可靠解决方案。
优化至最佳结果

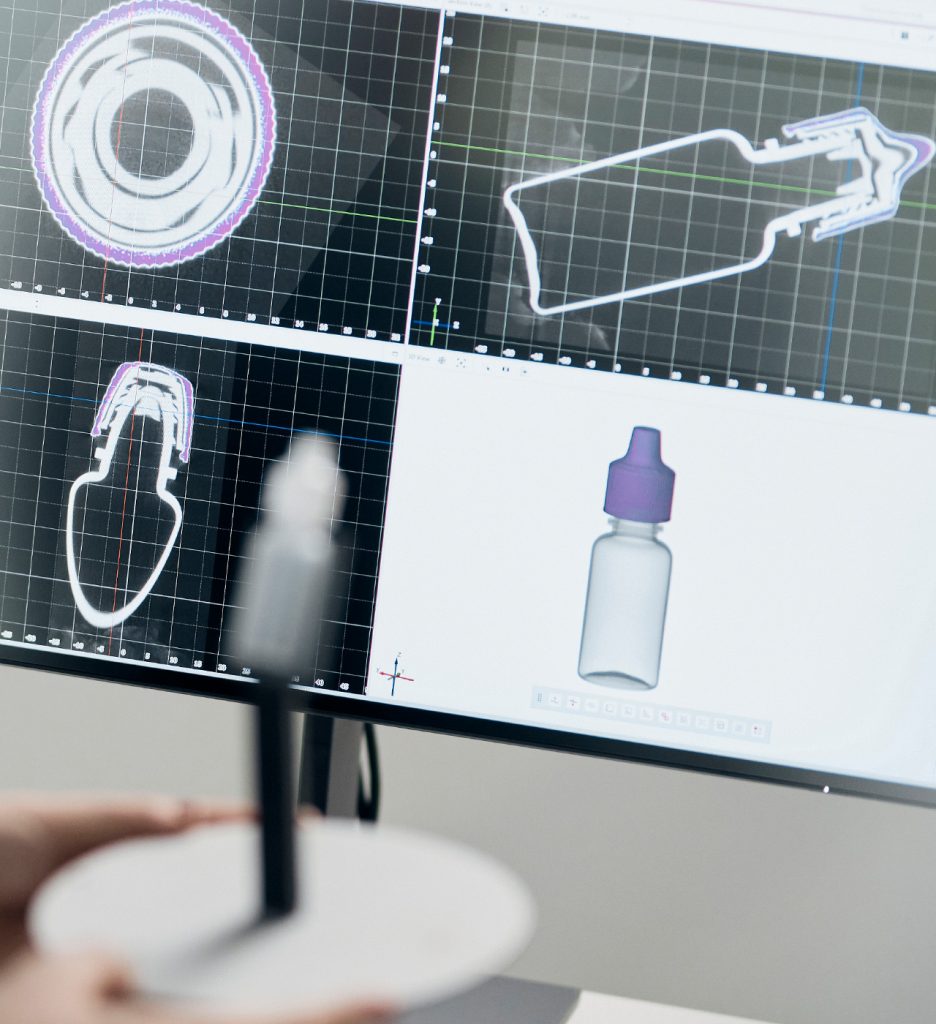

METROTOM 1 与 ZEISS INSPECT 一起运行，蔡司 INSPECT 是一体化、以用户为中心的软件解决方案，是 3D 计量领域的既定标准。其强大的体积可视化检测、尺寸计量、趋势分析与比对、缺陷识别等核心功能，能充分发挥设备性能，堪称系统效能的最佳拍档。
高精度测量结果
每台METROTOM 1均需经过双重精度验证——不仅在出厂时进行检测，还会在实地安装后追加测试。精度验证采用经过校准且获得德国DAkkS认证的标准验收件完成。用户可随时使用随机配备的校准件，在设备现场进行重新校准操作。
灵活的应用要求
在165×140毫米的测量空间内轻松完成所有检测任务。 该测量空间支持数字化微调功能，同时可根据实际需求灵活调整分辨率——既可通过降低分辨率实现快速扫描，又能根据检测要求提高测量精度，真正实现效率与精度的智能平衡。

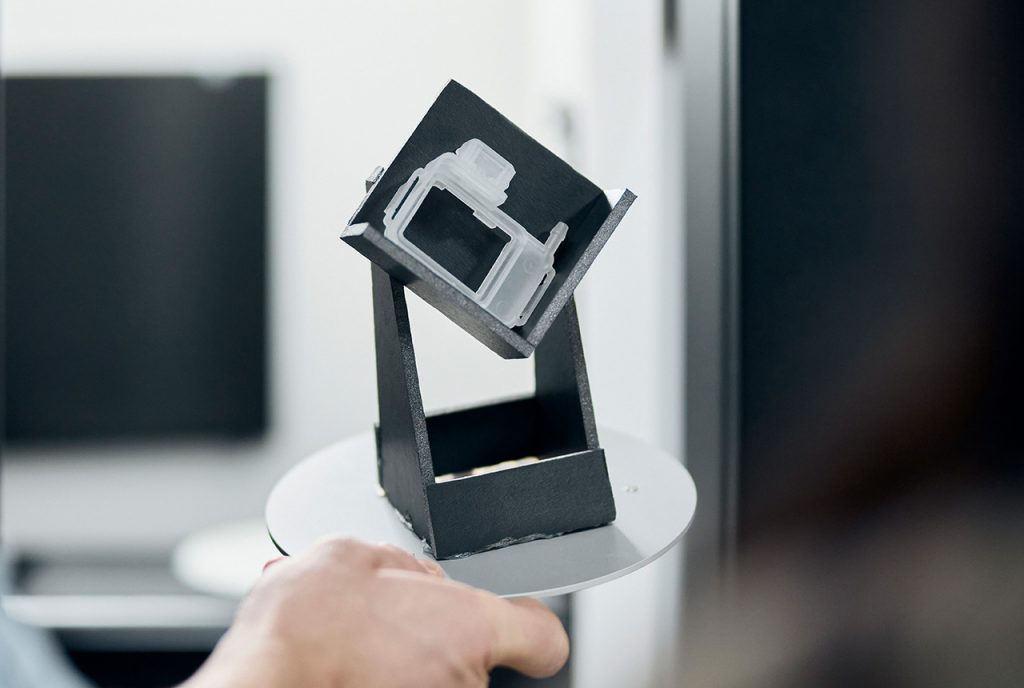

配件
METROTOM 1 内部
紧凑的系统包含：
- 校准对象
- 连续扫描模式
- 作站
- 蔡司 INSPECT
- 蔡司开发的 2.5k 探测器
- 160 kV X 射线源
- 温控柜
- 主动温度控制
- 360 度自动旋转台 – 5kg 零件容量
应用领域

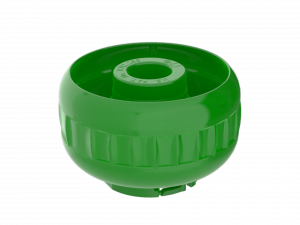

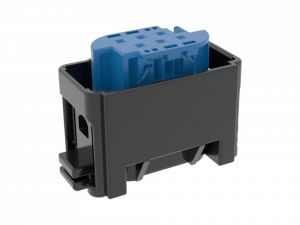

无论是中型还是小型塑料部件 – METROTOM 1 都能为您提供无限的可能性：连接器、塑料盖、航空航天工业的蜡芯，无论您想要什么。 对于需要检测中小批量的公司来说，它是理想的解决方案。 功能强大且用途广泛。
| METROTOM 1 技术数据 | |
|---|---|
| X 射线源 | 160 Kv |
| X 射线探测器（像素） | 2.5 K （2,500 x 2,500） |
| 测量体积 | 165 x 140 毫米 |
| 计量规范 （MPE SD） | 5 微米 +升/100 |
| 尺寸 | 1750 毫米（宽）x1820毫米（高）x 870 毫米（深） |
| 重量 | 2100 kg |
| 软件 | 蔡司 INSPECT |
| 体素分辨率 | 可达32.6μm |
